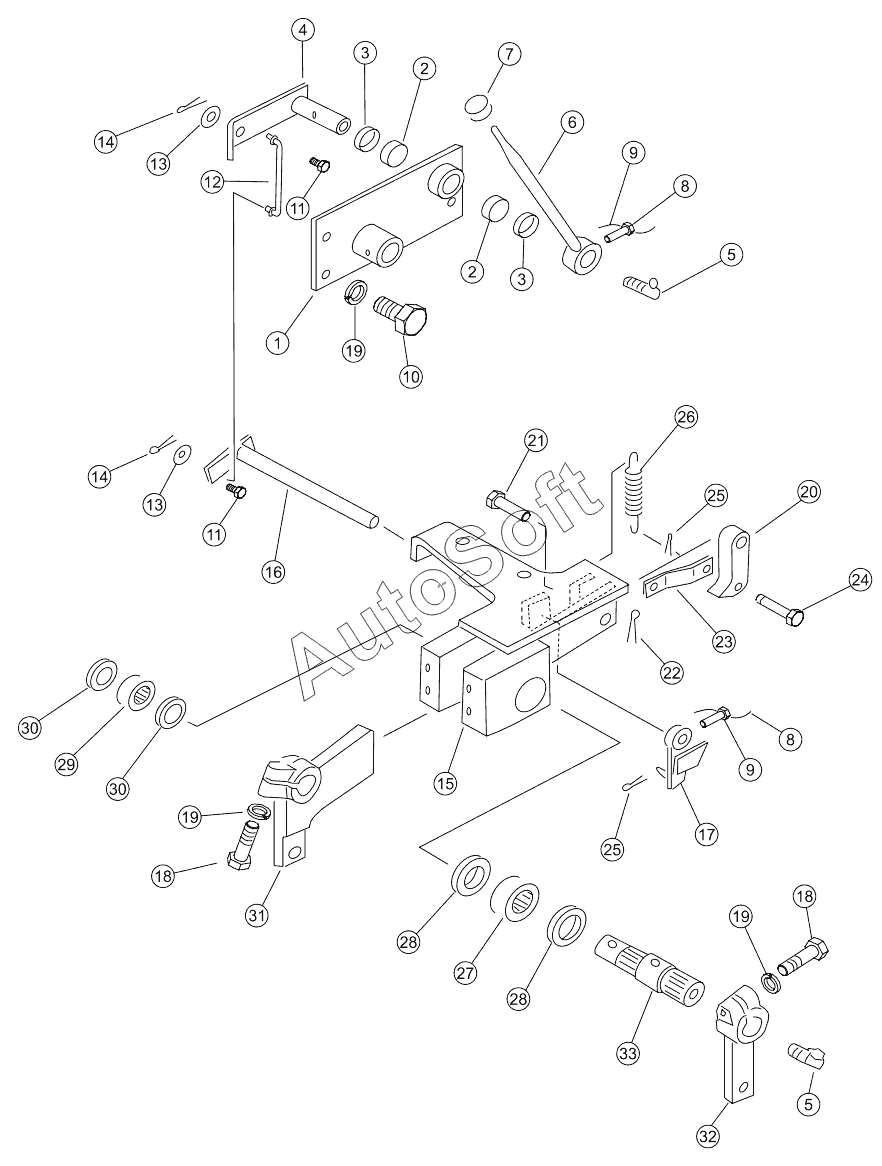

Каталог запасных частей к технике: Shantui SD16E (2010). BRAKE LOCK LEVER
1
2
2
3
3
4
5
5
6
7
8
8
9
9
10
11
11
12
13
13
14
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
25
26
27
28
28
29
30
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Пластина соединительная | |
| 2 | G***6 | Игольчатый подшипник | |
| 3 | 0***4 | Защитное кольцо подшипника | |
| 4 | 1***0 | Рычаг | |
| 5 | 0***0 | Масленка | |
| 6 | 1***0 | Кнопка | |
| 7 | 0***5 | Кнопка | |
| 8 | 0***6 | Винт | |
| 9 | 0***0 | Железная проволока 19# | |
| 10 | 0***5 | Болт | |
| 11 | 0***8 | Pin shaft | |
| 12 | 1***6 | Lock plate | |
| 13 | 0***0 | Шайба | |
| 14 | 0***8 | Разводной шплинт | |
| 15 | 1***0 | Кронштейн | |
| 16 | 1***0 | Тяга | |
| 17 | 1***0 | Рычаг | |
| 18 | 0***5 | Болт | |
| 19 | 0***2 | Шайба | |
| 20 | 1***1 | Пластина | |
| 21 | 0***5 | Палец | |
| 22 | 0***2 | Разводной шплинт | |
| 23 | 1***7 | Plate | |
| 24 | 1***0 | Палец | |
| 25 | 0***6 | Разводной штифт 2х16 | |
| 26 | 1***0 | Пружина стопорная | |
| 27 | G***0 | Needle roller bearing | |
| 28 | 0***4 | Пылеулавливающее кольцо | |
| 29 | G***0 | Needle roller bearing | |
| 30 | 0***4 | Пылеулавливающее герметичное кольцо | |
| 31 | 1***0 | Пластина | |
| 32 | 1***0 | Rocker | |
| 33 | 1***8 | Spline shaft |
