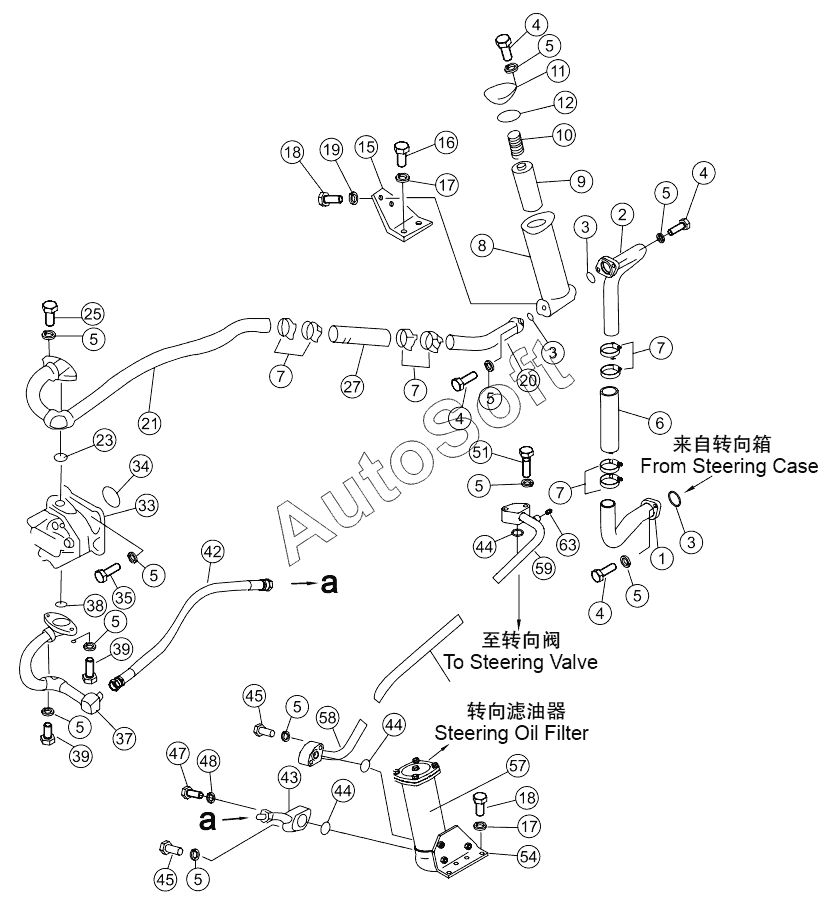

Каталог запасных частей к технике: Shantui SD16E (2010). STEERING CLUTCH PIPING
1
2
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
6
7
7
7
7
8
9
10
11
12
15
16
17
17
18
18
19
20
21
23
25
27
33
34
35
37
38
39
39
42
43
44
44
44
45
45
47
48
51
54
57
58
59
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Трубка всасывающая | |
| 2 | 1***0 | Трубка всасывающая | |
| 3 | 0***2 | Кольцо | |
| 4 | 0***0 | Болт | |
| 5 | 0***0 | Шайба | |
| 6 | 0***8 | Hose | |
| 7 | 0***9 | Хомут | |
| 8 | 1***0 | Корпус фильтра | |
| 9 | 1***0 | Элемент фильтрующий | |
| 10 | 1***2 | Пружина | |
| 11 | 1***1 | Крышка | |
| 12 | 0***0 | O-ring | |
| 15 | 1***0 | Кронштейн | |
| 16 | 0***0 | Болт | |
| 17 | 0***2 | Рессорная шайба | |
| 18 | 0***5 | Болт | |
| 19 | 0***6 | Рессорная шайба | |
| 20 | 1***0 | Трубка всасывающая | |
| 21 | 1***0 | Трубка всасывающая | |
| 23 | 0***8 | O-ring | |
| 25 | 0***0 | Болт | |
| 27 | 0***0 | Рукав | |
| 33 | 1***0 | Насос рулевого управления | |
| 34 | 0***5 | O-ring | |
| 35 | 0***0 | Болт | |
| 37 | 1***0 | Трубка | |
| 38 | 0***2 | O-ring | |
| 39 | 0***5 | Болт | |
| 42 | 0***5 | Рукав | |
| 43 | 1***0 | Трубка | |
| 44 | 0***5 | Кольцо | |
| 45 | 0***0 | Болт | |
| 47 | 0***7 | Заглушка | |
| 48 | 0***8 | O-ring | |
| 51 | 0***5 | Болт | |
| 54 | 1***0 | Кронштейн | |
| 57 | 1***0 | Steering fine filter | |
| 58 | 1***0 | Трубка | |
| 59 | 1***0 | Трубка | |
| 63 | 0***8 | Заглушка |
