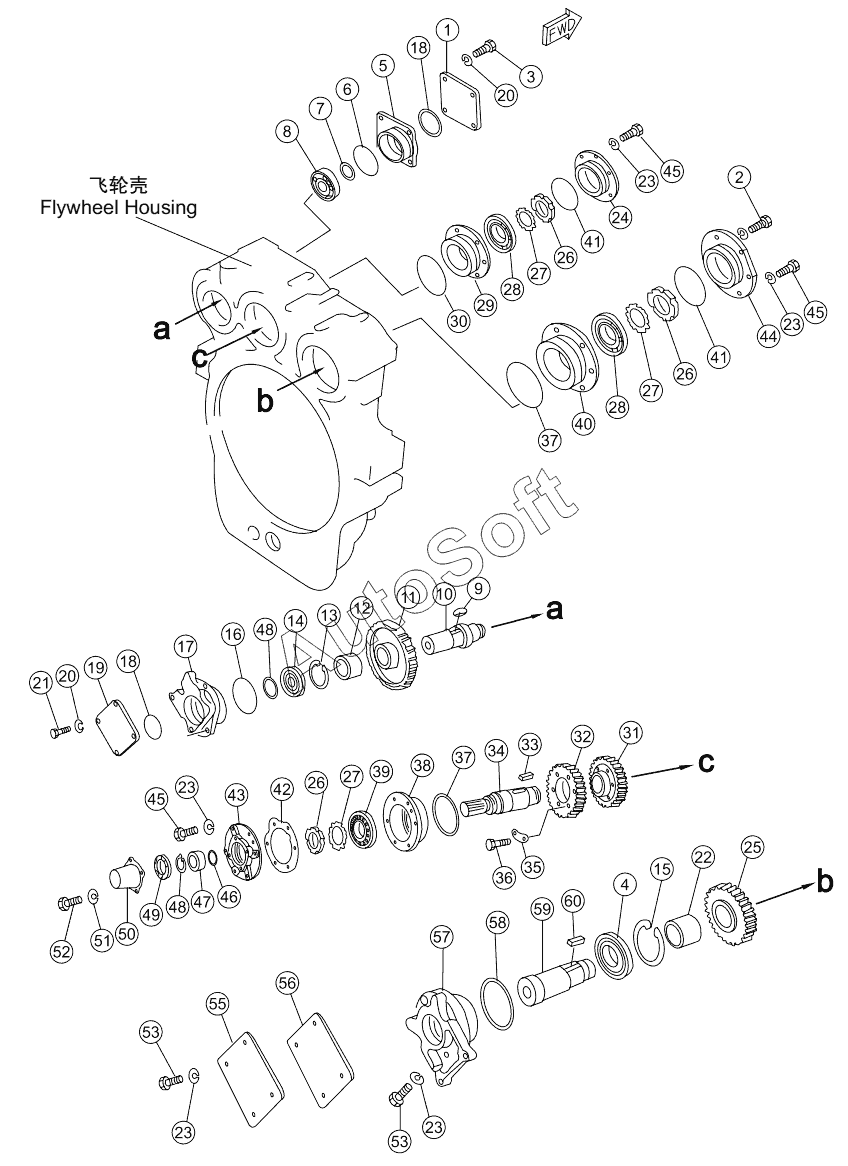

Каталог запасных частей к технике: Shantui SD16E (2010). FLYWHEEL HOUSING ASSY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
20
21
22
23
23
23
23
23
24
25
26
26
26
27
27
27
28
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
41
42
43
44
45
45
45
46
47
48
48
49
50
51
52
53
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Крышка | |
| 2 | 0***5 | Болт | |
| 3 | 0***0 | Болт | |
| 4 | G***4 | Deep groove ball bearings | |
| 5 | 1***7 | Корпус подшипника | |
| 6 | 0***8 | Кольцо круглого сечения | |
| 7 | 0***8 | Кольцо стопорное 40 | |
| 8 | G***8 | Bearing | |
| 9 | 0***6 | Шпонка 12x36 | |
| 10 | 1***5 | Ось | |
| 11 | 1***9 | Шестерня | |
| 12 | 1***0 | Проставка | |
| 13 | 0***0 | Кольцо стопорное | |
| 14 | G***4 | Deep groove ball bearings | |
| 15 | 1***7 | Кольцо стопорное | |
| 16 | 0***5 | Кольцо круглого сечения | |
| 17 | 1***1 | Корпус подшипника | |
| 18 | 0***5 | O-ring | |
| 19 | 1***2 | Крышка | |
| 20 | 0***0 | Шайба | |
| 21 | 0***5 | Болт | |
| 22 | 1***6 | Проставка | |
| 23 | 0***6 | Рессорная шайба | |
| 24 | 1***3 | Крышка | |
| 25 | 1***1 | Шестерня | |
| 26 | 0***4 | Гайка | |
| 27 | 0***3 | Washer | |
| 28 | G***4 | Cylindrical roller bearings | |
| 29 | 1***2 | Крышка подшипника | |
| 30 | 0***0 | Кольцо круглого сечения | |
| 31 | 1***1 | Шестерня | |
| 32 | 1***0 | Шестерня | |
| 33 | 0***3 | Шпонка | |
| 34 | 1***4 | Ось | |
| 35 | 1***8 | Шайба стопорная | |
| 36 | 0***5 | Болт | |
| 37 | G***5 | O-ring | |
| 38 | 1***6 | Корпус подшипника | |
| 39 | G***3 | Bearing | |
| 40 | 1***5 | Bearing | |
| 41 | 0***0 | Кольцо круглого сечения | |
| 42 | 1***7 | Сальник | |
| 43 | 1***3 | Крышка подшипника | |
| 44 | 1***4 | Корпус подшипника | |
| 45 | 0***0 | Болт | |
| 46 | 0***0 | Кольцо | |
| 47 | 1***5 | Проставка | |
| 48 | 0***8 | Открытое кольцо | |
| 49 | 0***0 | Герметик | |
| 50 | 1***4 | Крышка | |
| 51 | 0***9 | Рессорная шайба | |
| 52 | 0***2 | Болт | |
| 53 | 0***0 | Болт | |
| 54 | 0***5 | Болт | |
| 55 | 1***9 | Крышка | |
| 56 | 1***0 | Шайба | |
| 57 | 1***8 | Корпус подшипника | |
| 58 | 0***5 | Кольцо круглого сечения | |
| 59 | 1***3 | Ось | |
| 60 | 0***0 | Шпонка |
