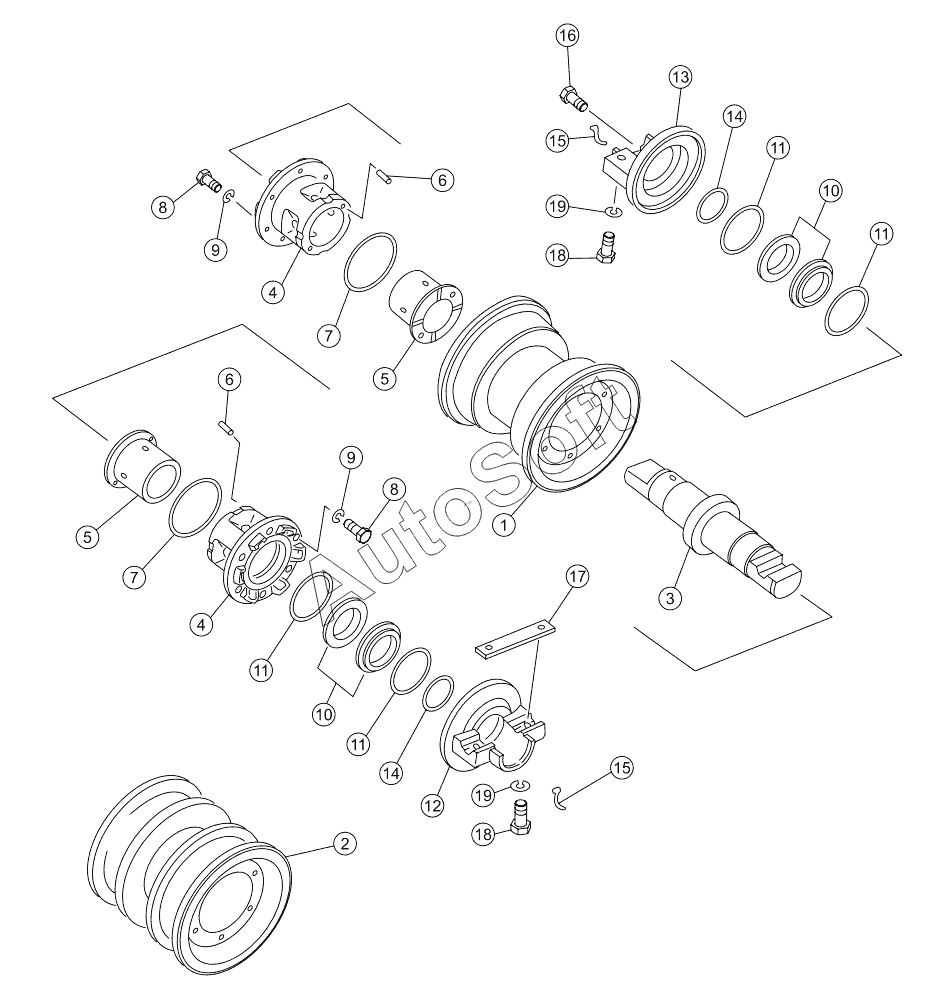

Каталог запасных частей к технике: Shantui SD16E (2010). TRACK ROLLER ASSY SD16
16Y-40-09000
16Y-40-10000
1
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
11
11
12
13
14
14
15
15
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-40-09000 | 1***0 | Каток опорный однобортный в сборе | |
| 16Y-40-10000 | 1***0 | Каток опорный двубортный в сборе | |
| 1 | 1***0 | Каток опорный однобортный | |
| 2 | 1***0 | Каток опорный двубортный | |
| 3 | 1***2 | Ось опорного катка | |
| 4 | 1***1 | Втулка | |
| 5 | 1***A | Bushing | |
| 6 | 0***2 | Палец | |
| 7 | 0***5 | O-ring | |
| 8 | 0***0 | Болт | |
| 9 | 0***0 | Шайба | |
| 10 | 1***5 | Кольцо уплотнительное | |
| 11 | 1***6 | Кольцо круглого сечения | |
| 12 | 1***3 | Крышка внутренняя | |
| 13 | 1***1 | Крышка внешняя | |
| 14 | 0***5 | O-ring | |
| 15 | 1***5 | Кольцо стопорное | |
| 16 | 0***4 | Заглушка | |
| 17 | 1***4 | Шпонка | |
| 18 | 0***5 | Болт | |
| 19 | 0***4 | Шайба |
