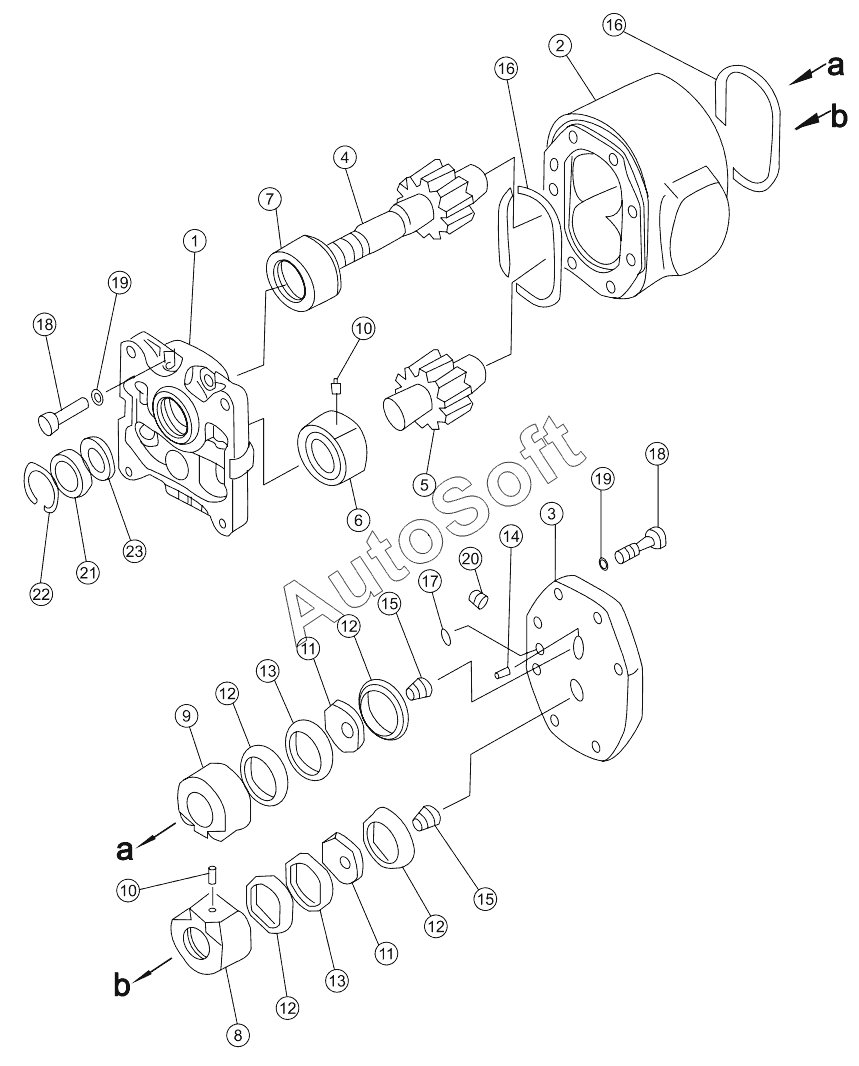

Каталог запасных частей к технике: Shantui SD16E (2010). HYDRAULIC PUMP
16Y-61-01000
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
12
12
13
13
14
15
15
16
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16Y-61-01000 | 1***0 | Насос гидравлический | |
| 1 | 1***4 | Крышка насоса передняя | |
| 2 | 1***2 | Корпус насоса | |
| 3 | 1***6 | Крышка насоса задняя | |
| 4 | 1***1 | Шестерня ведущая | |
| 5 | 1***3 | Шестерня ведомая | |
| 6 | 1***0 | Втулка в сборе | |
| 7 | 1***0 | Втулка в сборе | |
| 8 | 1***0 | Втулка в сборе | |
| 9 | 1***0 | Втулка в сборе | |
| 10 | 1***5 | Палец | |
| 11 | 1***8 | Прокладка | |
| 12 | 1***9 | Ring | |
| 13 | 1***0 | Кольцо U-образное | |
| 14 | 0***2 | Палец | |
| 15 | 1***7 | Кольцо | |
| 16 | 0***0 | Кольцо круглого сечения | |
| 17 | 0***5 | Кольцо | |
| 18 | 1***2 | Болт | |
| 19 | 0***2 | Рессорная шайба | |
| 20 | 0***1 | Plug | |
| 21 | 1***0 | Уплотнение масляное | |
| 22 | 0***0 | Открытое кольцо | |
| 23 | 1***1 | Пластина |
