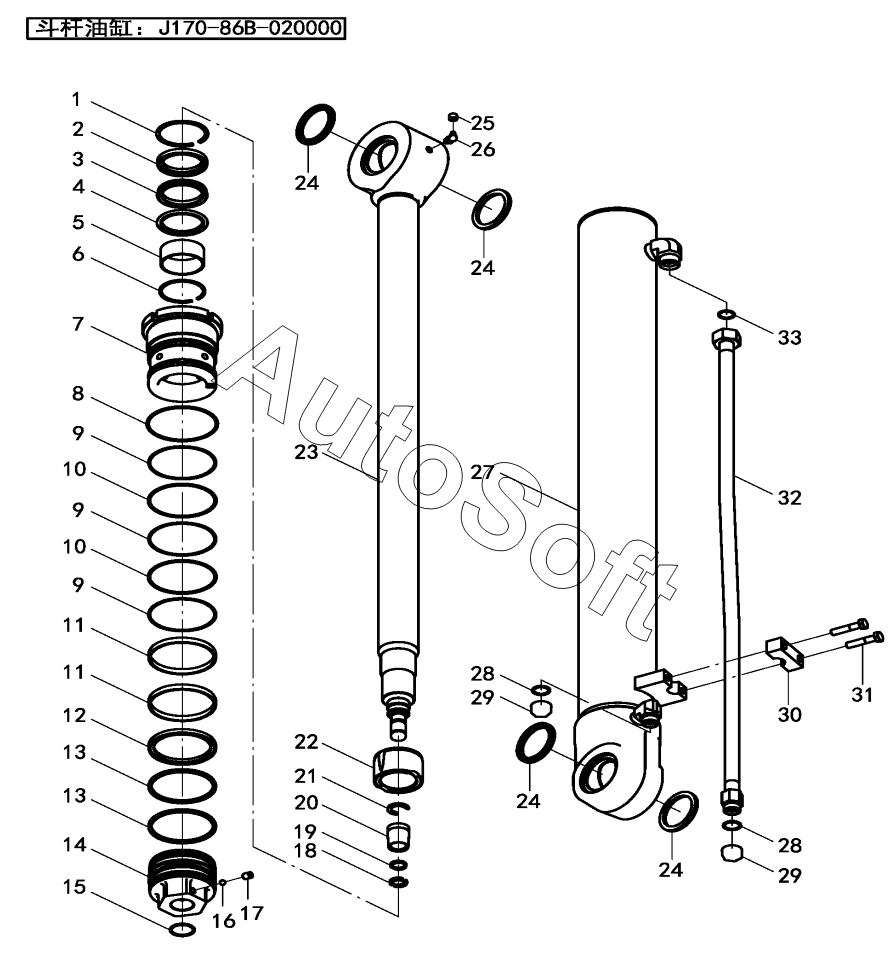

Каталог запасных частей к технике: Shantui SE75-9 (2018). ARM CYLINDER
26
18
19
20
21
22
23
24
24
24
24
25
17
27
28
28
29
29
30
31
32
33
1
16
15
14
13
13
12
11
11
10
10
9
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***0 | Back-up ring | |
| 2 | J***0 | Dustproof ring | |
| 3 | J***0 | Rod seal | |
| 4 | J***0 | Buffer ring | |
| 5 | J***0 | Bearing | |
| 6 | J***0 | Back-up ring | |
| 7 | J***0 | Guide sleeve | |
| 8 | J***0 | O-ring | |
| 9 | J***0 | Back-up ring | |
| 10 | J***0 | O-ring | |
| 11 | J***0 | Support ring | |
| 12 | J***0 | Piston sealing | |
| 13 | J***0 | Seal ring | |
| 14 | J***0 | Piston | |
| 15 | J***0 | O-ring | |
| 16 | J***0 | Steel ball | |
| 17 | J***0 | Screw | |
| 18 | J***0 | Back-up ring | |
| 19 | J***0 | Buffer ring | |
| 20 | J***0 | Buffer sleeve | |
| 21 | J***0 | Snap ring | |
| 22 | J***0 | Buffer sleeve | |
| 23 | J***0 | Piston rod assy | |
| 24 | J***0 | Dustproof ring | |
| 25 | J***0 | Fitting grease sleeve | |
| 26 | J***0 | Fitting grease | |
| 27 | J***0 | Cylinder assy | |
| 28 | J***0 | O-ring | |
| 29 | J***0 | Thread gland | |
| 30 | J***0 | Clamp | |
| 31 | J***0 | Bolt | |
| 32 | J***0 | Tube assy | |
| 33 | J***0 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
