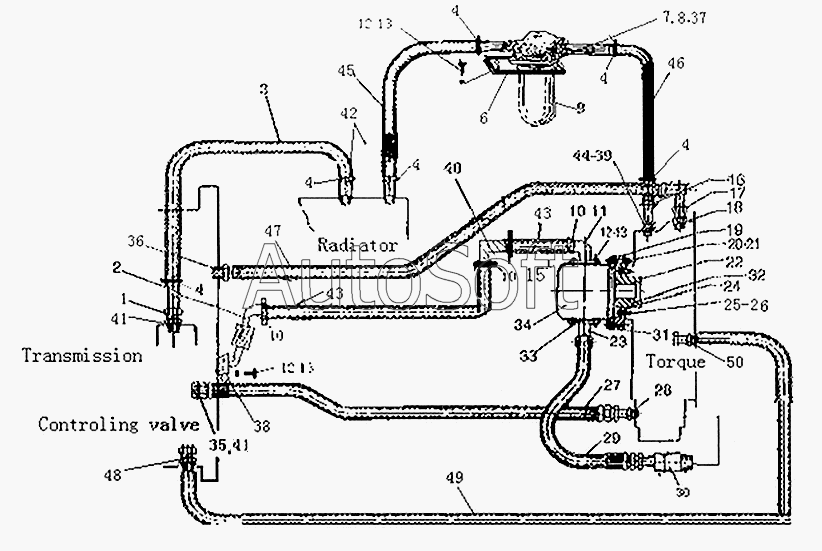

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка трансмиссионной гидравлической системы
39
28
29
30
31
32
33
34
35
36
37
38
27
40
41
41
42
43
43
44
45
46
47
48
49
50
15
2
3
4
4
4
4
4
4
6
7
8
9
10
10
10
11
12
12
12
13
13
13
1
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***1 | Полый болт М22х1,5х48 | |
| 2 | W***2 | Ассемблер масляного фильтра | |
| 3 | W***3 | Труба низкого давления масла (D=2300) | |
| 4 | W***4 | Зажим | |
| 6 | W***4 | Установочная пластина масляного фильтра | |
| 7 | B***5 | Болт М8х35 GB5781-86 | |
| 8 | B***3 | Шайба 8 GB93-87 | |
| 9 | W***0 | Ассемблер возвратного масляного фильтра | |
| 10 | B***0 | Зажим d60 | |
| 11 | W***0 | Ассемблер входного порта СВ32 насоса | |
| 12 | B***3 | Пружинная шайба 10 GB93-87 | |
| 13 | B***0 | Болт М10х30 GB5781-86 | |
| 15 | B***6 | "О"-кольцо 36х3,55 GB3452.1-88 | |
| 16 | W***5 | Соединитель М27х1,5 | |
| 17 | W***1 | Дренажный соединитель конвертера Z1”/трубный зажим | |
| 18 | W***6 | Соединительная шайба | |
| 19 | W***7 | Прокладка | |
| 20 | B***0 | Болт М10х70 GB901-86 | |
| 21 | B***0 | Гайка М10х6 GB6170-86 | |
| 22 | W***8 | Соединительная муфта насоса | |
| 23 | W***0 | Ассемблер дренажного порта на насос СВ32 | |
| 24 | W***9 | Прокладка | |
| 25 | B***0 | Винт М8х20 GB70-85 | |
| 26 | B***3 | Шайба 8 GB93-87 | |
| 27 | W***8 | Устройство шланга высокого давления 16/16 II-880 (0х90) | |
| 28 | W***0 | Соединитель дренажного порта предохранительного клапана R3/8” /М22х1,5 | |
| 29 | W***5 | Установка шланга высокого давления J19 II-960 (0°х60°) | |
| 30 | W***0 | Соединитель R3/4" / М30х2 | |
| 31 | W***1 | Муфта (соединение) | |
| 32 | B***2 | Упорное кольцо 25 GB894.1-86 | |
| 33 | B***7 | "О"-кольцо 47,5х3,55 GB3452.1-88 | |
| 34 | W***1 | Шестеренчатый насос | |
| 35 | W***0 | Соединитель на входном порте клапана | |
| 36 | W***4 | Соединитель М27х1,5/зажима трубы | |
| 37 | B***0 | Гайка M8 | |
| 38 | B***5 | "О"-кольцо 45,5х4,5 | |
| 39 | W***9 | Соединитель М24х1,5/М27х1,5 | |
| 40 | W***0 | Стальная труба | |
| 41 | B***0 | Соединительная шайба (D=22) | |
| 42 | W***2 | Соединитель | |
| 43 | W***3 | Резисторная труба низкого давления (D=30х200) | |
| 44 | B***0 | Соединительная шайба (D=24) | |
| 45 | W***5 | Резисторная труба низкого давления (D=19х1500) | |
| 46 | W***6 | Резисторная труба низкого давления (D=19х850) | |
| 47 | W***7 | Резисторная труба низкого давления (D=19х1600) | |
| 48 | W***8 | Соединитель | |
| 49 | W***9 | Труба | |
| 50 | W***6 | Соединитель |
