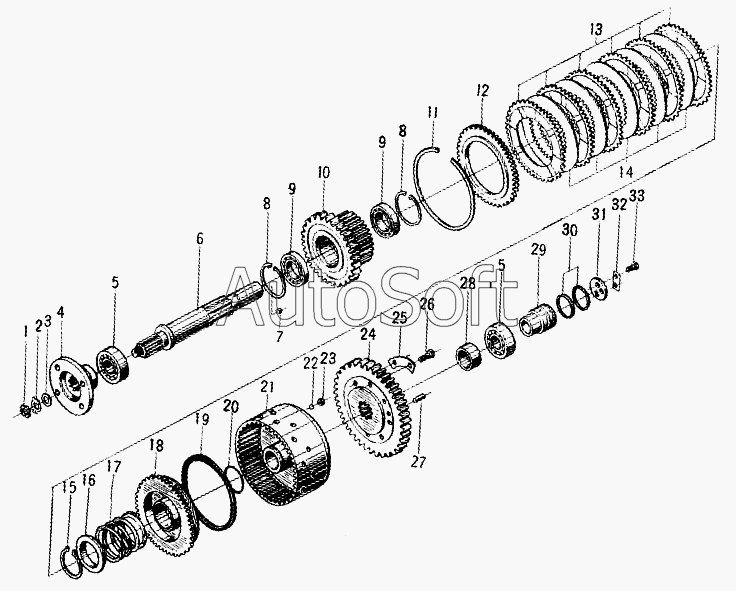

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка входного вала
1
2
3
4
4
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***5 | Маленькая круглая гайка М20х1,5 GB/T810-1976 | |
| 2 | B***3 | Стопорная шайба 20 GB/T858-1988 | |
| 3 | Z***1 | Шайба 20 | |
| 4 | Z***1 | Фланец | |
| 4 | Z***1 | Фланец | |
| 5 | B***7 | Конический роликовый подшипник 7507 GB/T297-1984 | |
| 6 | Z***8 | Входной вал | |
| 7 | Z***9 | Втулка 9 | |
| 8 | B***2 | Кольцо отверстия 75 GB/T893.2-1986 | |
| 9 | B***9 | Радиальный роликовый подшипник 109 GB/T276-1989 | |
| 10 | Z***7 | Шестерня (Z=38) | |
| 10 | Z***1 | Шестерня (Z=33) | |
| 11 | Z***1 | Упорное кольцо | |
| 12 | Z***2 | Внешняя торцевая крышка | |
| 13 | Z***4 | Внешнее фрикционное колесо | |
| 14 | Z***3 | Внутреннее фрикционное колесо | |
| 15 | B***2 | Упорное кольцо вала 60 GB/T894.2-1986 | |
| 16 | Z***0 | Гнездо пружины | |
| 17 | Z***8 | Пружина | |
| 18 | Z***6 | Пистон | |
| 19 | Z***7 | Уплотнительное кольцо | |
| 20 | B***6 | "О"-кольцо 6,0х3,1 GB/T1235-1976 | |
| 21 | Z***5 | Установка корпуса муфты сцепления | |
| 22 | B***5 | Стальной ролик 5 GB/T308-1989 | |
| 23 | Z***9 | Седло клапана | |
| 24 | Z***3 | Шестерня (Z=49) | |
| 24 | Z***1 | Шестерня (Z=46) | |
| 25 | Z***0 | Стопорная прокладка | |
| 26 | B***5 | Болт М10х25 GB/T5783-1986 | |
| 27 | B***2 | Штифт A8х22 GB/T119-1986 | |
| 28 | Z***0 | Подшипник | |
| 29 | Z***0 | Внутренняя уплотнительная втулка | |
| 30 | Z***A | Поршневое кольцо (D=52) | |
| 31 | Z***0 | Водобойная стенка вала | |
| 32 | Z***0 | Стопорная прокладка | |
| 33 | B***6 | Болт М8х16 GB/T5783-1986 |
