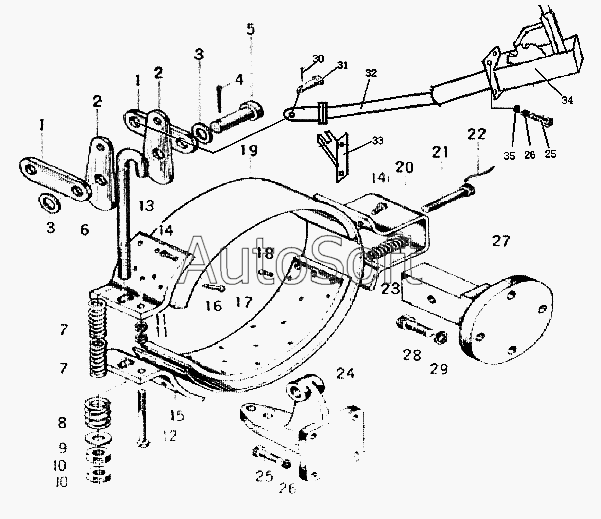

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка ручного тормоза
27
19
20
21
22
23
24
25
25
26
26
18
28
29
30
31
32
33
34
35
10
10
2
2
3
3
4
5
6
7
7
8
9
1
1
11
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***5 | Соединительная пластина ручного тормоза | |
| 2 | Z***3 | Кулачковый диск | |
| 3 | B***3 | Шайба 16 GB93-87 | |
| 4 | B***5 | Шплинт 3х25 GB/T91-1986 | |
| 5 | B***8 | Ось А16х48 GB/T882-1986 | |
| 6 | Z***4 | Установочный винт | |
| 7 | Z***2 | Пружина | |
| 8 | Z***1 | Пружина | |
| 9 | B***3 | Шайба 12 GB93-87 | |
| 10 | B***5 | Гайка М12х1,25 GB/T6171-1986 | |
| 11 | B***0 | Гайка M8 | |
| 12 | B***5 | Болт М8х75 GB/T5783-1986 | |
| 13 | Z***2 | Тормозная лента | |
| 14 | B***2 | Полукруглая заклепка 6х12 GB/T867-1986 | |
| 15 | Z***1 | Тормозная лента нижней фиксирующей пластины | |
| 16 | B***2 | Плоская полупустая заклепка 5х12 GB/T875-1986 | |
| 17 | Z***4 | Фрикционное колесо тормозного рычага | |
| 18 | B***7 | Плоская полупустая заклепка 5х17 GB/T875-1986 | |
| 19 | Z***3 | Стальная лента | |
| 20 | Z***5 | Держатель тормозной ленты | |
| 21 | B***5 | Болт М10х55 GB/T32.1-1988 | |
| 22 | Z***7 | Стальная проволока 0,5 | |
| 23 | Z***6 | Регулировочная пружина | |
| 24 | Z***1 | Правый держатель тормоза | |
| 25 | B***5 | Болт М8х25 GB/T5783-1986 | |
| 26 | B***0 | Пружинная шайба 8 GB/T93-1987 | |
| 27 | Z***2 | Левый держатель тормоза | |
| 28 | B***0 | Болт М12х30 GB/T5783-1986 | |
| 29 | B***0 | Шайба 12 | |
| 30 | B***5 | Шплинт 3х25 GB/T91-1986 | |
| 31 | B***5 | Ось А10х35 GB/T882-1986 | |
| 32 | W***2 | Гибкий вал | |
| 33 | W***3 | Кронштейн | |
| 34 | W***4 | Установка ручного тормоза | |
| 35 | B***0 | Шайба 8 GB/T93-1987 |
