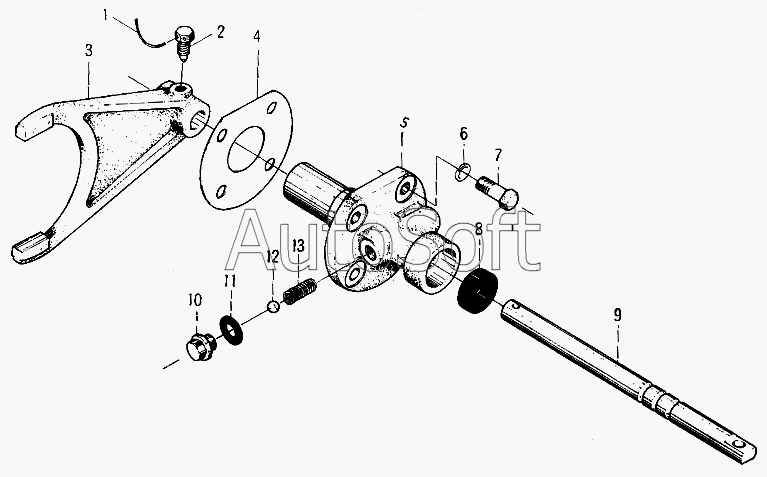

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка вилки высокой и низкой скорости
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***0 | Стальная проволока (D=1) | |
| 2 | Z***9 | Прорезной винт | |
| 3 | Z***8 | Вилка переключения низкой и высокой скорости | |
| 4 | Z***5 | Прокладка | |
| 5 | Z***7 | Вилочная опора | |
| 6 | B***0 | Шайба 10 GB/T93-1987 | |
| 7 | B***0 | Болт М10х30 GB/T5783-1986 | |
| 8 | B***2 | Сальник 18х35х10 | |
| 9 | Z***6 | Вал вилки | |
| 10 | B***2 | Заглушка М12х1,25 | |
| 11 | Z***4 | Шайба | |
| 12 | B***0 | Стальной ролик 10 GB/T308-1989 | |
| 13 | Z***5 | Пружина (D=1,6) |
