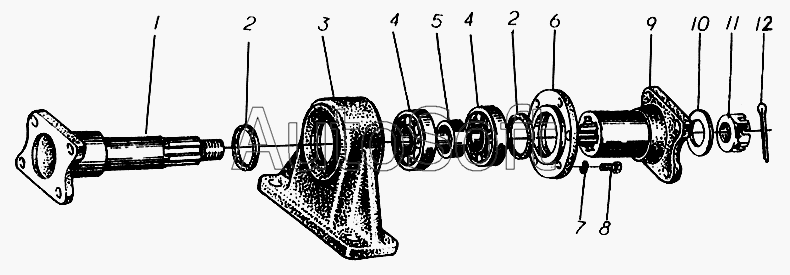

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка каркаса ведущего вала
1
2
2
3
4
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***1 | Зубчатый вал | |
| 2 | Z***2 | Уплотнительное кольцо | |
| 3 | Z***3 | Седло подшипника | |
| 4 | B***0 | Подшипник GB276-89 | |
| 5 | Z***4 | Изоляционная прокладка | |
| 6 | Z***5 | Крышка подшипника | |
| 7 | B***3 | Шайба 8 GB93-87 | |
| 8 | B***0 | Болт М8х20 GB5781-86 | |
| 9 | Z***6 | Фланец на переднем выходном вале | |
| 10 | Z***8 | Прокладка выходного фланца | |
| 11 | B***5 | Гайка М27х1,5 | |
| 12 | B***0 | Штифт 5х50 GB91-86 |
