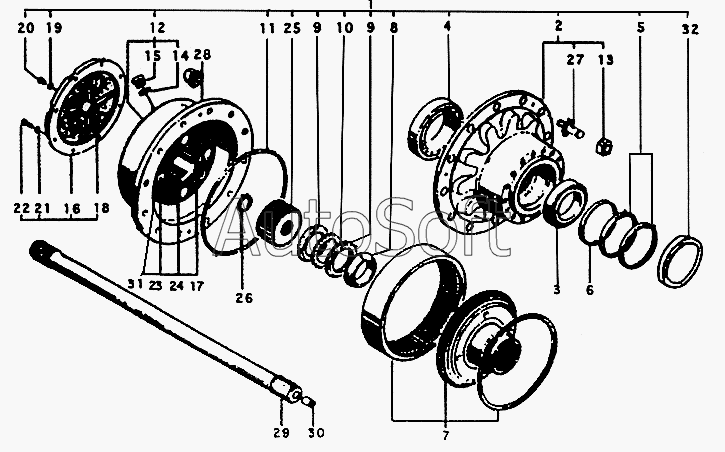

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка планетарного редуктора
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z***0 | Главный ведущий вал | |
| 2 | Z***2 | Пыльник | |
| 3 | B***4 | Подшипник GB297-84 | |
| 4 | B***6 | Подшипник GB298-84 | |
| 5 | B***5 | Каркас сальника FB150х180х15 GB9877.1-88 | |
| 6 | Z***1 | Зубчатый вал скользящего траверса | |
| 7 | Z***3 | Зажим | |
| 8 | Z***4 | Крышка | |
| 9 | Z***7 | Пластина замковая | |
| 10 | B***3 | Шайба 85 GB858-86 | |
| 11 | Z***6 | Вилка скользящая | |
| 12 | Z***5 | Пыльник | |
| 13 | B***5 | Маленькая круглая гайка М20х1,5 GB/T810-1976 | |
| 14 | B***3 | Шайба 24 | |
| 15 | Z***8 | Крестовина | |
| 16 | Z***9 | Фланец | |
| 17 | Z***2 | Гайка М14 | |
| 18 | Z***3 | Устройство позиционирования | |
| 19 | Z***0 | Крышка | |
| 20 | B***0 | Болт М10х1,25х20 GB5786-86 | |
| 21 | B***3 | Шайба 12 GB93-87 | |
| 22 | B***0 | Болт М10х1,25х20 GB5786-86 | |
| 23 | Z***4 | Планетарный вал | |
| 24 | Z***1 | Болт М14х25 | |
| 25 | Z***5 | Солнечное зубчатое колесо | |
| 26 | B***2 | Упорное кольцо 50 GB894.1-86 | |
| 27 | Z***8 | Ось колеса М20х1,5 | |
| 28 | Z***6 | Гайка колеса М20 | |
| 29 | Z***9 | Осевой вал | |
| 30 | Z***7 | Установочный штифт | |
| 31 | Z***0 | Игла (D=6х30) | |
| 32 | Z***1 | Прокладка (сальник) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
