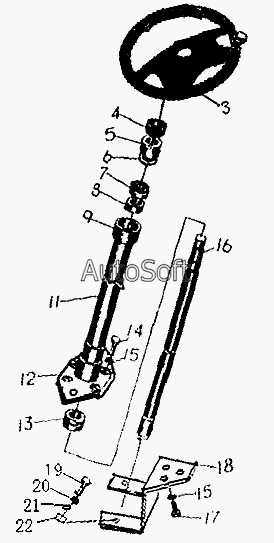

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка рулевого механизма
13
22
21
20
19
18
17
16
15
15
14
3
12
11
9
8
7
6
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | W***2 | Рулевое колесо | |
| 4 | W***1 | Сменное кольцо сигнала | |
| 5 | W***8 | Кронштейн | |
| 6 | B***2 | Уплотнительное кольцо 20 GB8941-86 | |
| 7 | B***4 | Подшипник GB276-90 | |
| 8 | W***5 | Регулировочная прокладка | |
| 9 | W***6 | Соединение рулевой колонки | |
| 11 | W***2 | Рулевая колона | |
| 12 | W***2 | Нижнее соединение колоны | |
| 13 | W***3 | Втулка | |
| 14 | B***0 | Болт М10х30 GB5781-86 | |
| 15 | B***3 | Пружинная шайба 10 GB93-87 | |
| 16 | W***2 | Рулевая колона | |
| 17 | B***0 | Болт М10х20 GB5781-86 | |
| 18 | W***4 | Фиксирующая пластина поворотного механизма | |
| 19 | B***0 | Болт М12х30 GB30-30-76 | |
| 20 | B***3 | Шайба 12 GB95-85 | |
| 21 | B***3 | Шайба 12 GB93-87 | |
| 22 | B***1 | Гайка М12 GB6170-86 |
