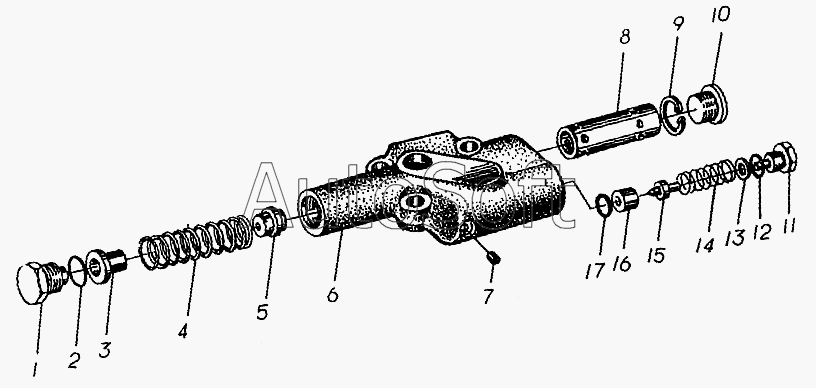

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка одинарного разделяющего клапана
9
17
16
15
14
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***1 | Заглушка | |
| 2 | W***2 | "О"-кольцо | |
| 3 | W***3 | Зубчатая заглушка направляющей втулки | |
| 4 | W***4 | Пружина | |
| 5 | W***5 | Заглушка | |
| 6 | W***6 | Корпус клапана | |
| 7 | W***7 | Заглушка масла | |
| 8 | W***8 | Цилиндрический золотник | |
| 9 | W***9 | Стопорная шайба | |
| 10 | W***0 | Заглушка | |
| 11 | W***1 | Заглушка предохранительного клапана | |
| 12 | W***2 | "О"-кольцо | |
| 13 | W***3 | Прокладка предохранительного клапана | |
| 14 | W***4 | Пружина | |
| 15 | W***5 | Предохранительный цилиндрический золотник | |
| 16 | W***6 | Предохранительный цилиндрический золотник | |
| 17 | W***7 | "О"-кольцо |
