Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка гидравлической системы управления
40
27
28
29
29
30
30
30
30
30
30
32
33
34
35
36
37
37
37
37
38
39
26
41
42
42
43
44
45
46
47
48
49
50
50
51
14
14
2
3
3
3
3
3
3
4
5
5
6
7
8
9
10
11
12
12
13
1
15
16
17
18
19
20
21
22
23
24
25

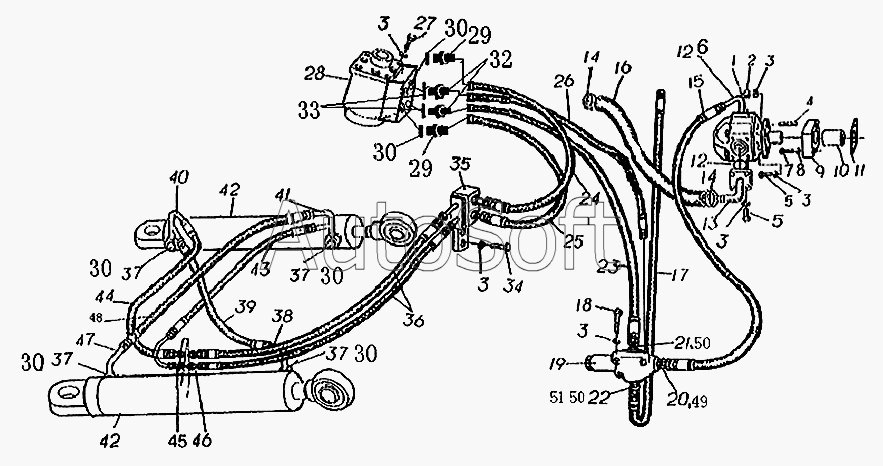

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***1 | Шестеренный насос | |
| 2 | B***1 | Гайка М10 GB6170-86 | |
| 3 | B***3 | Пружинная шайба 10 GB93-87 | |
| 4 | B***0 | Болт М10х70 GB901-86 | |
| 5 | B***5 | Болт М10Х35 GB5781-86 | |
| 6 | Z***1 | Выходной масляный соединитель рабочего насоса | |
| 7 | B***0 | Винт М8х20 GB70-85 | |
| 8 | B***3 | Шайба 8 GB93-87 | |
| 9 | Z***1 | Соединение | |
| 10 | Z***8 | Соединительная втулка зубчатого насоса | |
| 11 | Z***9 | Прокладка | |
| 12 | B***7 | "О"-кольцо 47,5х3,55 GB3452.1-88 | |
| 13 | Z***2 | Всасывающее соединение насоса | |
| 14 | B***0 | Зажим d60 | |
| 15 | Z***0 | Установка шланга высокого давления 16/16 II – 880 (0°х90°) | |
| 16 | Z***1 | Резисторный шланг низкого давления масла (D=30х750) | |
| 17 | Z***5 | Резисторный шланг низкого давления масла (D=19х1000) | |
| 18 | B***5 | Болт М10х65 GB5780-86 | |
| 19 | 6***8 | Одинарный стабильный клапан погружения | |
| 20 | Z***3 | Входное соединение одинарного клапана М27х1,5/М22х1,5 | |
| 21 | Z***4 | Выходное соединение одинарного стабильного клапана М24х1,5/ М22х1,5 | |
| 22 | Z***7 | Полый болт М24х1,5х45 | |
| 23 | Z***0 | Установка шланга высокого давления 16/16 II-1480 (0°х90°) | |
| 24 | Z***1 | Выходная труба левой настройки 16/16 II – 1320 (90°х90°) | |
| 25 | Z***1 | Выходная труба левой настройки 16/16 II – 1320 (90°х90°) | |
| 26 | Z***5 | Резисторный шланг низкого давления масла (D=19х1000) | |
| 27 | Z***0 | Болт М10х30 GB5781-86 | |
| 28 | 6***7 | Рулевой привод | |
| 29 | Z***0 | Штуцер рулевого привода М18х1,5/М22х1,5 | |
| 30 | B***0 | Соединительная шайба (D=18) | |
| 32 | Z***0 | Штуцер рулевого привода М20х1,5/М22х1,5 | |
| 33 | B***0 | Комбинационная шайба (D=20) | |
| 34 | B***0 | Болт М10х20 GB5781-86 | |
| 35 | Z***1 | Выходной масляный соединитель рабочего насоса | |
| 36 | Z***0 | Установка шланга высокого давления 16/16 II- 960 | |
| 37 | Z***9 | Полый болт М18х1,5х45 | |
| 38 | Z***1 | Заднее соединение левого приводного цилиндра | |
| 39 | Z***0 | Установка шланга высокого давления 16/16II-600 | |
| 40 | Z***1 | Переднее соединение правого приводного цилиндра | |
| 41 | Z***1 | Заднее соединение правого приводного цилиндра | |
| 42 | 6***9 | Приводной (рулевой) цилиндр | |
| 43 | Z***1 | Правая настройка (поворот) входной трубы цилиндра 16/16II-920 | |
| 44 | Z***0 | Установка шланга высокого давления 16/16II-600 | |
| 45 | Z***5 | Соединитель М22х1,5/М22х1,5 (длинный) | |
| 46 | Z***6 | Стопорная гайка | |
| 47 | Z***1 | Переднее соединение левого рулевого цилиндра | |
| 48 | Z***8 | Шланг высокого давления 16/16II-540 | |
| 49 | B***0 | Комбинационная шайба (D=27) | |
| 50 | B***0 | Комбинационная шайба (D=24) | |
| 51 | Z***1 | 3-путевой соединитель |
