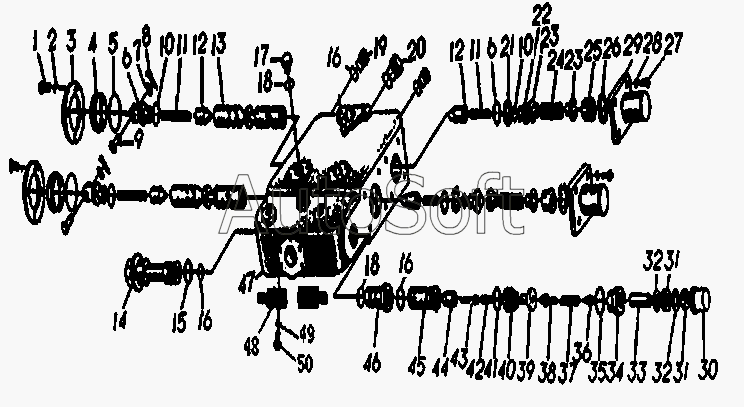

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка рабочего распределительного клапана
39
27
28
29
30
31
31
32
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
1
15
16
16
16
17
18
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Винт М6х10 GB67-85 | |
| 2 | B***3 | Шайба 6 GB93-87 | |
| 3 | W***0 | Щиток (защитное покрытие) | |
| 4 | W***1 | Пылезащитная прокладка | |
| 5 | B***1 | "О"-кольцо 41х3,5 GB1235-76 | |
| 6 | W***2 | Утолщение штыря | |
| 7 | B***3 | Шайба 12 GB97.1-85 | |
| 8 | B***0 | Шплинт 4х20 GB91-86 | |
| 9 | W***3 | Ось | |
| 10 | B***8 | "О"-кольцо 28х3,1 GB1235-76 | |
| 11 | W***3 | Ступенька | |
| 12 | W***2 | Пластина | |
| 13 | W***6 | Цилиндрический золотник | |
| 14 | W***8 | Втулка | |
| 15 | B***0 | "О"-кольцо 40х3,1 GB/T1235-1976 | |
| 16 | B***0 | "О"-кольцо 30х3,1 GB1235-76 | |
| 17 | W***9 | Втулка | |
| 18 | B***2 | "О"-кольцо 22х2,4 GB1235-76 | |
| 19 | W***4 | Втулка | |
| 20 | W***5 | Втулка | |
| 21 | W***2 | Соединительная пластина | |
| 22 | W***4 | Установочная колонна | |
| 23 | W***3 | Гнездо пружины | |
| 24 | W***6 | Возвратная пружина | |
| 25 | W***5 | Головка установочной колонны | |
| 26 | B***2 | Уплотнительное кольцо 20 GB8941-86 | |
| 27 | W***1 | Торцевая крышка | |
| 28 | B***3 | Шайба 8 GB93-87 | |
| 29 | B***0 | Винт М8х20 GB70-85 | |
| 30 | W***4 | Защитная крышка | |
| 31 | B***0 | Гайка М12х1 GB6173-86 | |
| 32 | B***3 | Шайба 12 GB982-77 | |
| 33 | W***1 | Установочный винт | |
| 34 | W***2 | Зажимная крышка | |
| 35 | B***7 | "О"-кольцо 37х3,1 GB1235-76 | |
| 36 | W***4 | Поршень | |
| 37 | W***5 | Установочная пружина | |
| 38 | W***7 | Тарельчатый клапан | |
| 39 | W***6 | Прокладная втулка | |
| 40 | W***8 | Гнездо тарельчатого клана | |
| 41 | B***4 | Кольцевой уплотнитель 24х2,4 GB1235-76 | |
| 42 | W***9 | Пружина | |
| 43 | W***1 | Золотниковый клапан | |
| 44 | W***0 | Конусный клапан | |
| 45 | W***2 | Втулка клапана | |
| 46 | W***3 | Зубчатая втулка | |
| 47 | W***1 | Шестеренный насос | |
| 48 | W***8 | Предохранительный клапан | |
| 49 | B***3 | Пружинная шайба 10 GB93-87 | |
| 50 | B***5 | Болт М10х65 GB5780-86 |
