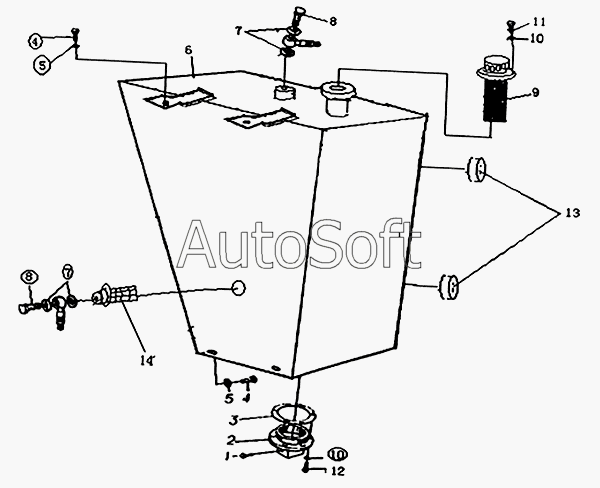

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка топливного бака
1
2
3
4
4
5
5
6
7
7
8
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***2 | Шпуля выпускного клапана масла | |
| 2 | Z***0 | Фланец прохода чистки | |
| 3 | Z***6 | Уплотнительная прокладка II | |
| 4 | B***5 | Болт М16х25 GB5781-86 | |
| 5 | B***3 | Стопорная шайба 16 GB95-85 | |
| 6 | Z***0 | Масляный бак | |
| 7 | B***3 | Стопорная гайка 14 GB95-85 | |
| 8 | Z***1 | Соединительный болт | |
| 9 | W***1 | Экран наполнения масла | |
| 10 | B***3 | Стопорная шайба 8 GB95-85 | |
| 11 | B***6 | Болт М8х16 GB5781-86 | |
| 12 | B***0 | Болт М8х20 GB5781-86 | |
| 13 | W***2 | Контрольное устройство уровня масла | |
| 14 | W***4 | Экран всасывания масла |
