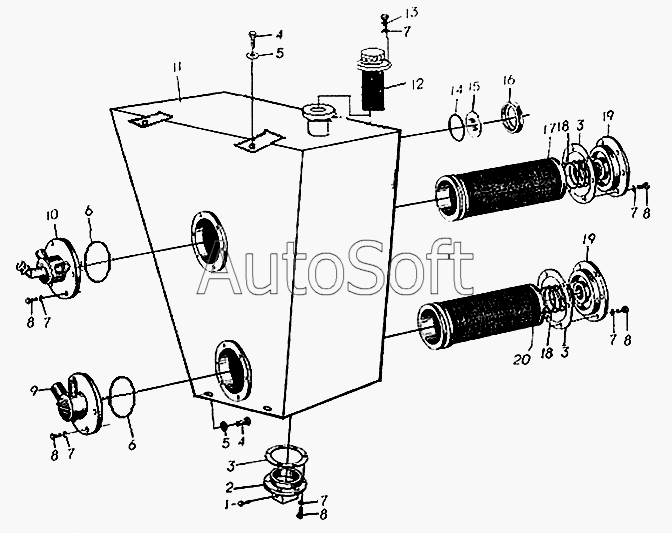

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка масляного бака
11
20
19
19
18
18
17
16
15
14
13
12
1
10
9
8
8
8
8
8
7
7
7
7
7
7
6
6
5
5
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | W***2 | Шпуля выпускного клапана масла | |
| 2 | Z***0 | Фланец прохода чистки | |
| 3 | Z***6 | Уплотнительная прокладка II | |
| 4 | B***5 | Болт М16х25 GB5781-86 | |
| 5 | B***3 | Стопорная шайба 16 GB95-85 | |
| 6 | B***5 | "О"-кольцо 65х2,5 | |
| 7 | B***3 | Шайба 8 GB93-87 | |
| 8 | B***0 | Болт М8х20 GB5781-86 | |
| 9 | Z***0 | Установка всасывающего фланца масла | |
| 10 | Z***0 | Установка возвратного фланца масла | |
| 11 | Z***0 | Масляный бак | |
| 12 | W***1 | Экран наполнения масла | |
| 13 | B***6 | Болт М8х16 GB5781-86 | |
| 14 | B***2 | "О"-кольцо 42,5х3,55 GB3452.1-82 | |
| 15 | W***2 | Контрольное устройство уровня масла | |
| 16 | W***1 | Зажимная гайка | |
| 17 | W***2 | Экран возврата гидравлического масла | |
| 18 | W***4 | Пружина | |
| 19 | Z***5 | Крышка экрана | |
| 20 | W***3 | Экран всасывания |
