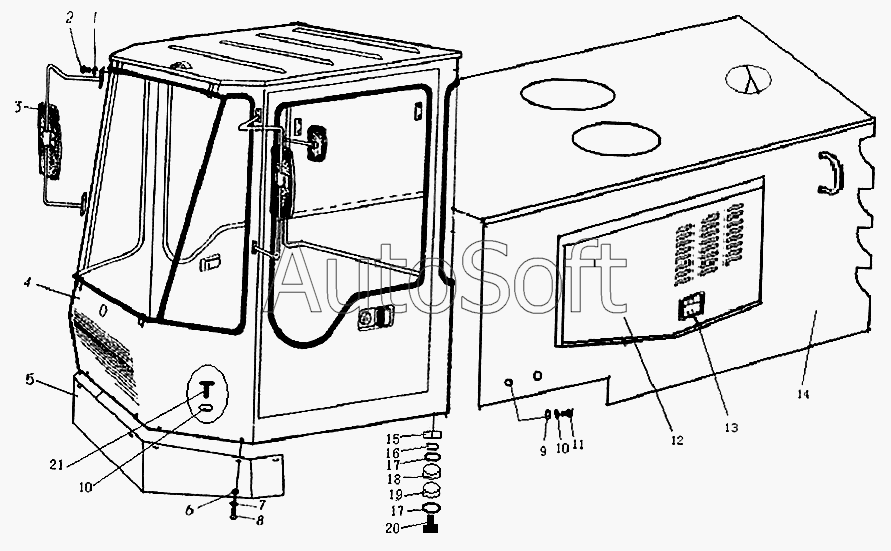

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка деталей кабины
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***3 | Пружинная шайба 10 GB93-87 | |
| 2 | B***0 | Болт М10х20 GB5781-86 | |
| 3 | W***1 | Модуль реверсного зеркала | |
| 4 | W***0 | Кабина | |
| 5 | W***1 | Передняя крышка | |
| 6 | B***3 | Стопорная шайба 6 GB95-85 | |
| 7 | B***3 | Стопорная шайба 6 GB93-87 | |
| 8 | B***2 | Винт М6х12 GB67-85 | |
| 9 | B***3 | Стопорная шайба 12 GB95-85 | |
| 10 | B***3 | Пружинная шайба 12 GB93-87 | |
| 11 | B***0 | Болт М12х30 GB5781-86 | |
| 12 | Z***0 | Задняя защитная крышка | |
| 13 | W***5 | Установка замка | |
| 14 | Z***6 | Составные элементы крышки | |
| 15 | B***1 | Гайка М18 GB6178-86 | |
| 16 | B***3 | Пружинная шайба 18 GB93-87 | |
| 17 | B***3 | Стопорная шайба 18 GB95-85 | |
| 18 | W***8 | Резиновая прокладка | |
| 19 | W***9 | Установочная прокладка | |
| 20 | B***0 | Болт М18х90 GB31.1-88 | |
| 21 | B***5 | Болт М12х35 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
