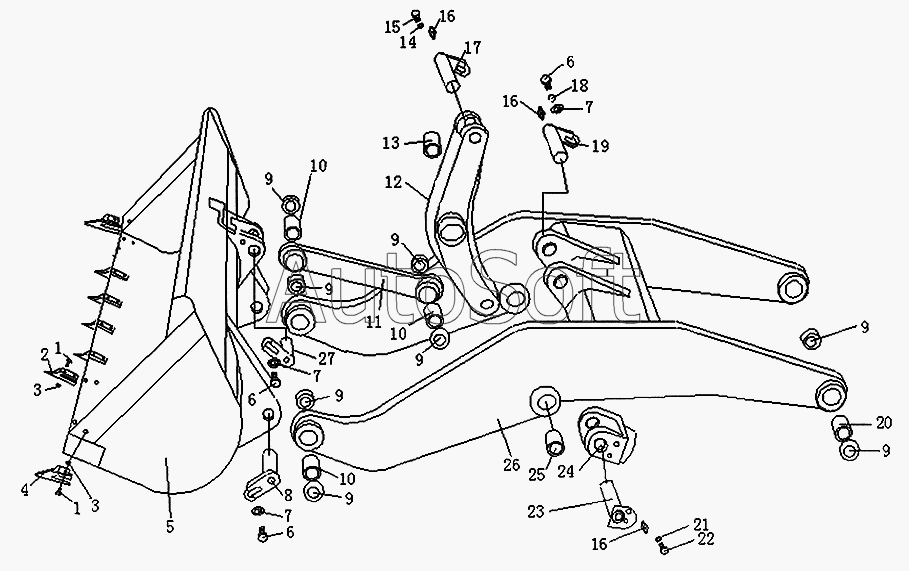

Каталог запасных частей к технике: Xiamen XZ636 (2008). Установка рабочего оборудования
14
27
26
25
24
23
22
21
20
19
18
17
16
16
16
15
1
1
13
12
11
10
10
10
9
9
9
9
9
9
9
9
8
7
7
7
6
6
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***0 | Болт М16х60 GB5783-86 | |
| 2 | Z***2 | Зубец | |
| 3 | B***1 | Гайка М16 GB6170-86 | |
| 4 | Z***3 | Зубец | |
| 5 | Z***0 | Ковш | |
| 6 | B***5 | Болт М16х35 GB5783-86 | |
| 7 | B***3 | Стопорная шайба 16 GB95-85 | |
| 8 | Z***0 | Установка осевого вала | |
| 9 | W***1 | Установочная прокладка | |
| 10 | Z***1 | Втулка I | |
| 11 | Z***0 | Соединительный стержень | |
| 12 | Z***0 | Качающийся рычаг | |
| 13 | Z***3 | Втулка | |
| 14 | B***3 | Шайба 16 GB93-87 | |
| 15 | B***5 | Болт М16х35 GB5783-86 | |
| 16 | B***1 | Масленка М10х1 GB1152-79 | |
| 17 | Z***1 | Установка осевого вала | |
| 18 | B***3 | Стопорная шайба 20 GB/T858-1988 | |
| 19 | Z***3 | Вал качающегося рычага | |
| 20 | Z***4 | Втулка III | |
| 21 | B***3 | Шайба 12 GB93-87 | |
| 22 | B***5 | Болт М12х25 GB5781-86 | |
| 23 | Z***2 | Установка осевого вала | |
| 24 | Z***1 | Головка цилиндра | |
| 25 | Z***2 | Втулка II | |
| 26 | Z***0 | Подъемный рычаг | |
| 27 | Z***4 | Установка осевого вала |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
