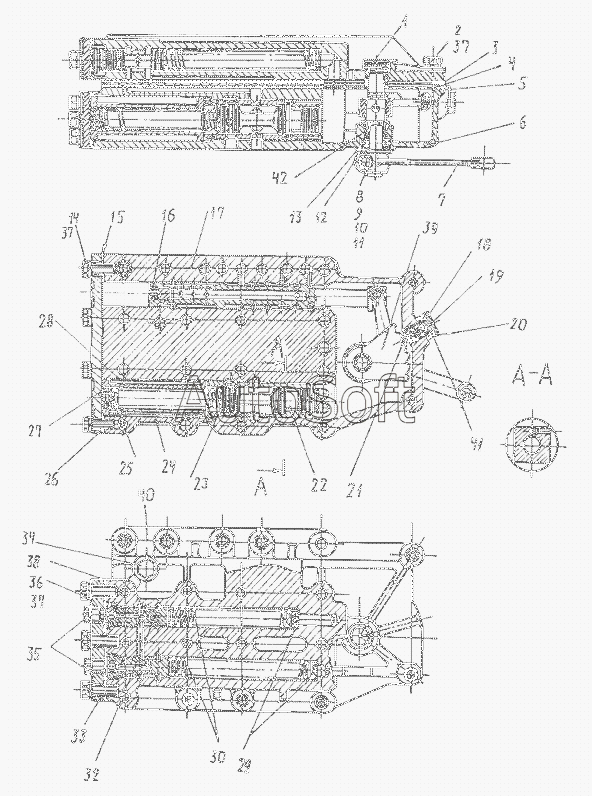

Каталог запасных частей к технике: КЗКТ-74281 (2000). Механизм управления трансмиссией 7426-1712010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
37
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7426-1712010 | 7***0 | Механизм управления трансмиссией | |
| 1 | 5***Б | Заглушка | |
| 2 | 2***9 | Болт М12-6gх40 | |
| 3 | 7***2 | Прокладка | |
| 4 | 5***1 | Пластина промежуточная | |
| 5 | 7***8 | Прокладка | |
| 6 | 7***2 | Корпус механизма с втулкой | |
| 7 | 5***6 | Рычаг привода | |
| 8 | 2***9 | Болт М10-6gх40 | |
| 9 | 2***9 | Гайка М10 | |
| 10 | 2***2 | Шайба | |
| 11 | 4***2 | Шпонка 3х5.Ц6хр | |
| 12 | 5***1 | Шайба | |
| 13 | М***А | Сальник | |
| 14 | 2***9 | Болт М12х30 | |
| 15 | 5***0 | Прокладка крышки | |
| 16 | 5***5 | Золотник | |
| 17 | 7***0 | Корпус механизма управления | |
| 18 | 5***2 | Корпус фиксатора | |
| 19 | 5***5 | Пружина фиксатора | |
| 20 | 5***9 | Прокладка | |
| 21 | Ш***0 | Шарик ГОСТ3722-81 | |
| 22 | 5***В | Золотник главного давления | |
| 23 | 5***0 | Втулка золотника | |
| 24 | 5***1 | Пружина направляющая | |
| 25 | 2***9 | Болт М12-6gх60 | |
| 26 | 5***Б | Боковая крышка | |
| 27 | 2***П | Шайба 10 | |
| 28 | 5***5 | Пружина золотника | |
| 29 | 5***3 | Шайба регулировочная | |
| 30 | 5***5 | Пружина клапана | |
| 32 | 5***1 | Золотник смазки | |
| 33 | 7***0 | Крышка верхняя | |
| 34 | 5***5 | Пробка технологическая | |
| 35 | 5***0 | Пробка К 1/4" | |
| 36 | 5***2 | Болт | |
| 37 | 2***2 | Шайба 12.ОТ | |
| 38 | 5***Б | Прокладка крышки | |
| 39 | 5***0 | Вал привода | |
| 40 | 7***0 | Крышка механизма управления | |
| 41 | 5***0 | Шайба стопорная | |
| 42 | 5***6 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
