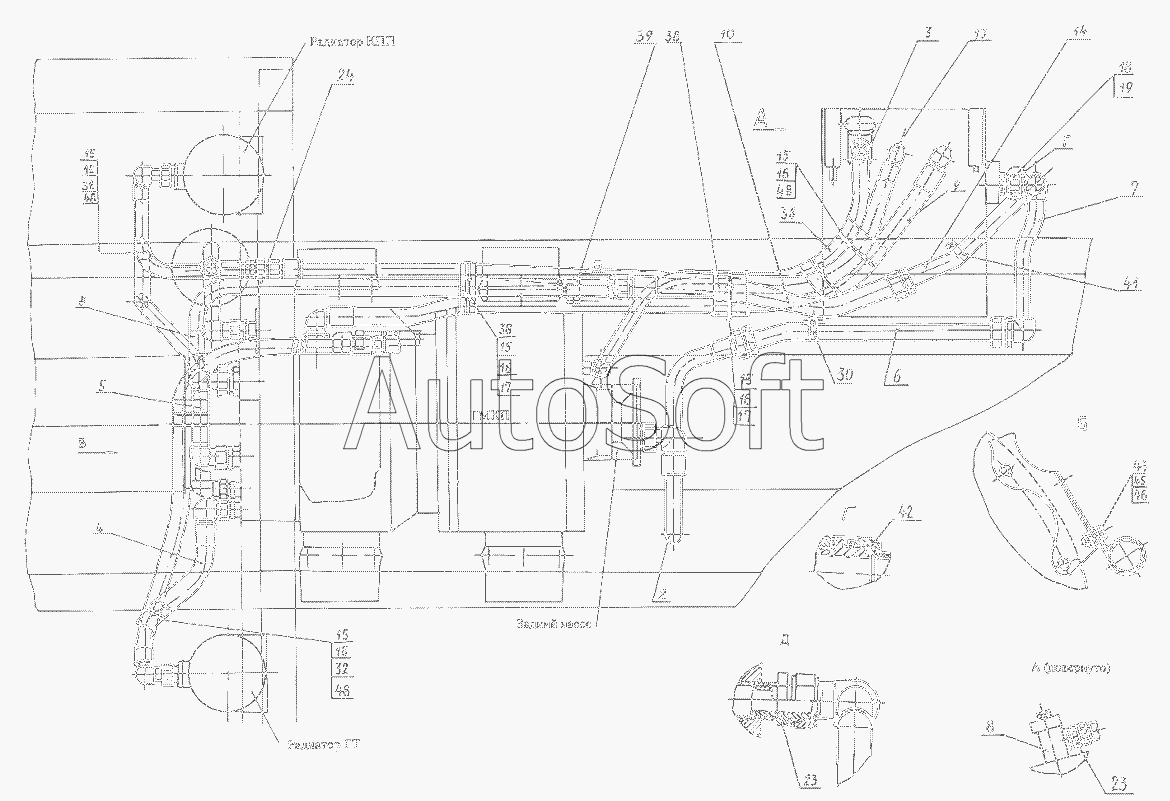

Каталог запасных частей к технике: КЗКТ-74281 (2000). Маслопроводы ГМКП с гидрозамедлителем 7428-1719010-10
19
48
48
48
46
45
43
42
41
39
38
38
36
32
32
30
24
23
23
2
18
17
17
16
16
16
16
16
15
15
15
15
15
14
13
10
9
8
8
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-1719010-10 | 7***0 | Маслопроводы ГМКП | |
| 2 | 5***3 | Шланг | |
| 3 | 7***0 | Шланг | |
| 4 | 7***4 | Шланг | |
| 5 | 7***0 | Шланг | |
| 6 | 7***0 | Трубопровод | |
| 7 | 7***5 | Трубопровод | |
| 8 | 7***0 | Трубопровод | |
| 9 | 7***8 | Шланг | |
| 10 | 7***4 | Шланг | |
| 13 | 7***0 | Шланг | |
| 14 | 7***4 | Трубопровод | |
| 15 | 2***9 | Шплинт | |
| 16 | 2***9 | Пряжка | |
| 17 | 2***9 | Лента стяжная | |
| 18 | 5***2 | Прокладка | |
| 19 | 5***1 | Штуцер | |
| 23 | 5***3 | Штуцер | |
| 24 | 7***7 | Переходник малый | |
| 30 | 5***1 | Кляммер | |
| 32 | 5***8 | Манжета 80х370 | |
| 36 | 7***5 | Манжета 250х370 | |
| 38 | 5***0 | Кляммер | |
| 39 | 7***0 | Манжета 80х650 | |
| 41 | 7***2 | Кляммер | |
| 42 | 0***6 | Кольцо ГОСТ9833-73 | |
| 43 | 2***9 | Болт М10-6gх25 | |
| 45 | 2***2 | Гайка М10-6Н | |
| 46 | 2***2 | Шайба | |
| 48 | 4***9 | Лента |
