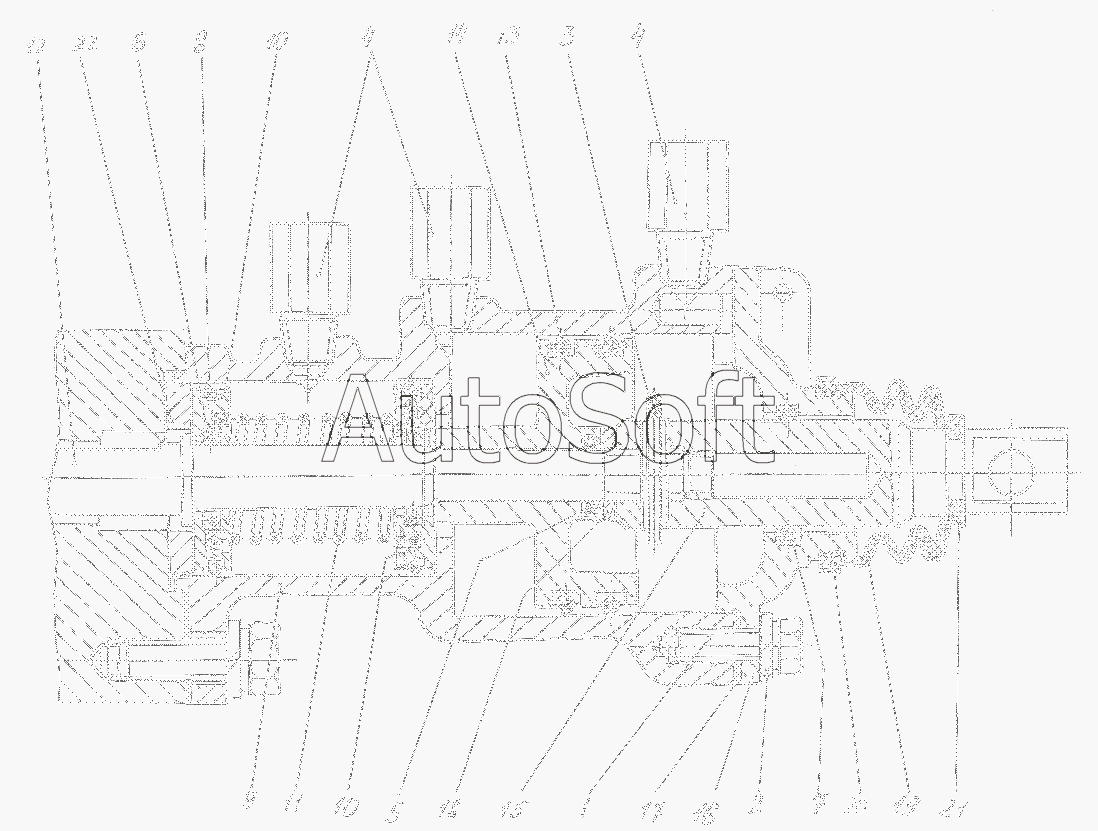

Каталог запасных частей к технике: КЗКТ-74281 (2000). Пневмопереключатель 535А-1803100
12
22
21
20
19
18
17
16
15
14
13
1
11
10
10
9
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-1803100 | 5***0 | Пневмопереключатель | |
| 1 | 2***2 | Болт М10-6gх25 | |
| 2 | 2***2 | Шайба | |
| 3 | 2***2 | Шплинт 3,2х36 | |
| 4 | 4***9 | Ниппель | |
| 5 | 0***0 | Кольцо ГОСТ9833-73 | |
| 6 | 0***5 | Кольцо ГОСТ9833-73 | |
| 7 | 0***6 | Кольцо ГОСТ9833-73 | |
| 8 | 0***6 | Кольцо ГОСТ9833-73 | |
| 9 | 5***1 | Корпус переключателя | |
| 10 | 5***6 | Кольцо переключателя | |
| 11 | 5***5 | Пружина | |
| 12 | 5***0 | Шток | |
| 13 | 5***4 | Кольцо уплотнительное | |
| 14 | 5***Б | Поршень | |
| 15 | 5***7 | Удлинитель штока | |
| 16 | 5***8 | Крышка | |
| 17 | 5***0 | Прокладка | |
| 18 | 5***2 | Шайба | |
| 19 | 5***2 | Чехол защитный | |
| 20 | 5***6 | Кольцо стяжное | |
| 21 | 5***7 | Кольцо стяжное | |
| 22 | 5***Б | Кольцо дистанционное |
