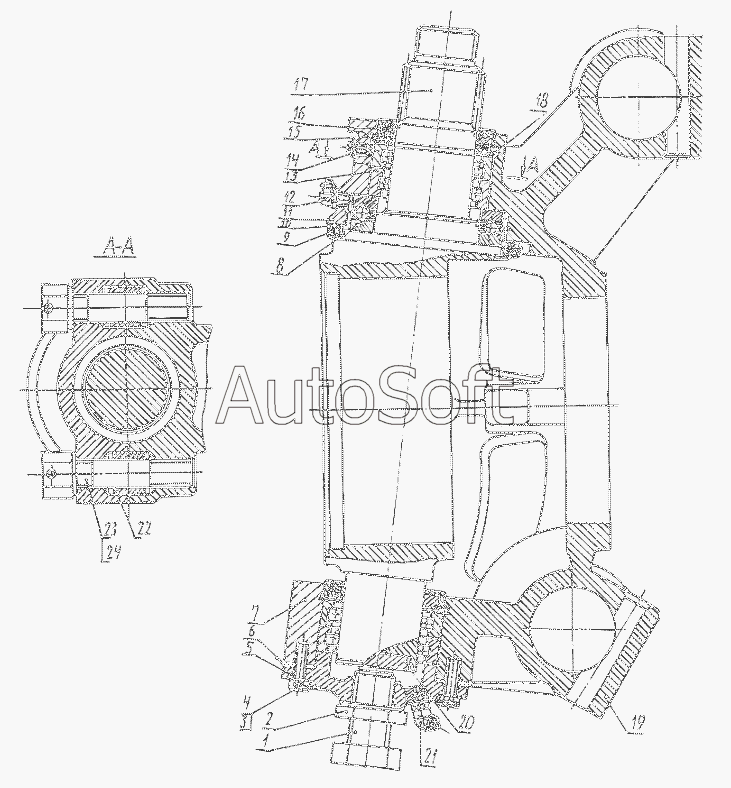

Каталог запасных частей к технике: КЗКТ-74281 (2000). Кулак поворотный 7427-2304001
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7427-2304001 | 7***1 | Кулак поворотный | |
| 1 | 3***2 | Болт М30х2х55 | |
| 2 | 2***2 | Гайка М30х2 | |
| 3 | 2***2 | Шплинт 1,6х200 | |
| 4 | 2***9 | Болт 3М10-6gх30 | |
| 5 | 5***2 | Крышка опоры | |
| 6 | 5***5 | Прокладка крышки | |
| 7 | 5***1 | Крышка опоры | |
| 8 | П***0 | Подшипник ГОСТ7872-89 | |
| 9 | 5***6 | Корпус сальника | |
| 10 | 5***9 | Манжета | |
| 11 | 5***1 | Крышка опоры | |
| 12 | 2***р | Масленка ГОСТ19853-74 | |
| 13 | 6***М | Подшипник ГОСТ5377-79 | |
| 14 | 3***П | Сапун | |
| 15 | 5***7 | Кольцо | |
| 16 | 5***Б | Корпус кольца опоры | |
| 17 | 5***1 | Кулак поворотный | |
| 18 | 5***Б | Шайба стопорная | |
| 19 | 7***4 | Опора кулака | |
| 20 | 5***9 | Заглушка нижняя | |
| 21 | 2***р | Масленка ГОСТ19853-74 | |
| 22 | 5***9 | Втулка | |
| 23 | 5***8 | Болт | |
| 24 | 2***8 | Шплинт 1,6х450 |
