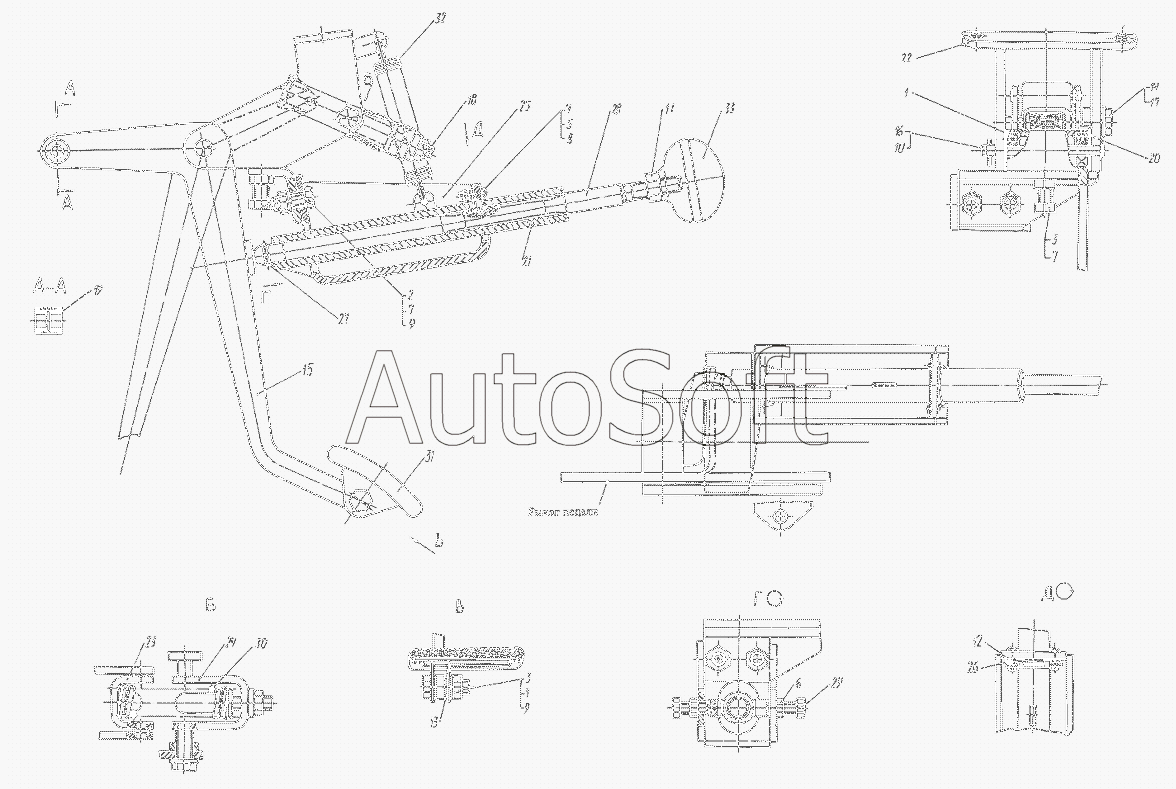

Каталог запасных частей к технике: КЗКТ-74281 (2000). Педаль с кронштейном 7427-1108010
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
10
2
3
3
4
5
6
7
7
7
8
9
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7427-1108010 | 7***0 | Педаль с кронштейном | |
| 1 | П***7 | Подшипник ГОСТ8338-75 | |
| 2 | 2***9 | Болт М8-6gх20 | |
| 3 | 2***9 | Болт М8-6gх25 | |
| 4 | 2***9 | Винт М5-6gх14 | |
| 5 | 2***9 | Гайка М5-6Н | |
| 6 | 2***9 | Гайка М6-6Н | |
| 7 | 2***9 | Гайка М8-6Н | |
| 8 | 2***9 | Шайба 5 | |
| 9 | 2***9 | Шайба 8Л | |
| 10 | 2***9 | Шплинт 3,2х16 | |
| 11 | 2***9 | Гайка М10х1 | |
| 12 | 2***9 | Шайба (диам.=5,2) | |
| 13 | 2***9 | Шайба 8 | |
| 14 | 2***П | Шайба | |
| 15 | 7***7 | Рычаг педали | |
| 16 | 7***4 | Палец | |
| 17 | 7***6 | Болт | |
| 18 | 7***8 | Винт регулировочный | |
| 19 | 7***0 | Втулка | |
| 20 | 7***6 | Шайба | |
| 21 | 7***0 | Направляющая | |
| 22 | 7***0 | Кронштейн | |
| 23 | 7***0 | Вилка | |
| 24 | 7***0 | Вилка | |
| 25 | 7***0 | Кронштейн | |
| 26 | 7***6 | Стопор | |
| 27 | 7***8 | Кольцо стопорное | |
| 28 | 7***0 | Упор | |
| 29 | 7***2 | Фиксатор | |
| 30 | 5***6 | Пружина | |
| 31 | 2***8 | Площадка педали | |
| 32 | 5***9 | Пружина | |
| 33 | 5***8 | Рукоятка |
