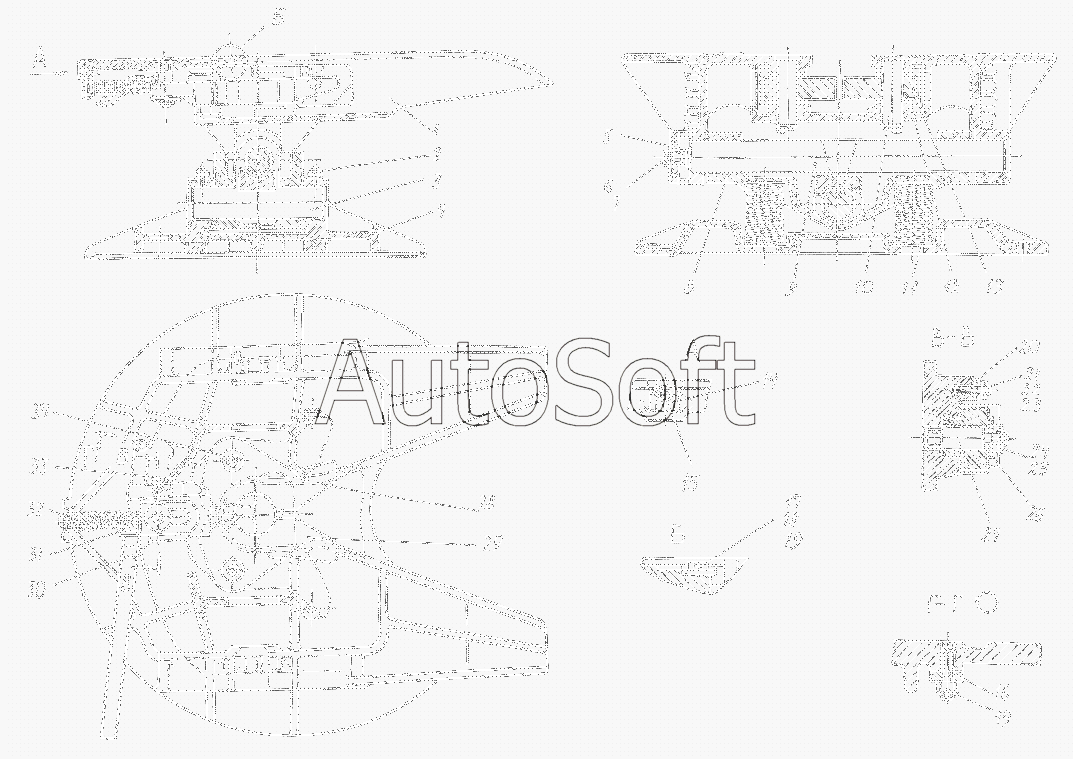

Каталог запасных частей к технике: КЗКТ-74281 (2000). Седельное устройство
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Седло | |
| 2 | 5***1 | Сухарь оси балансира седла | |
| 3 | 5***0 | Ось | |
| 4 | 7***5 | Плита нижняя | |
| 5 | 5***4 | Палец | |
| 6 | 5***7 | Болт стопорный М10х22 | |
| 6 | 7***0 | Устройство седельное | |
| 7 | 2***2 | Шайба 10Л | |
| 8 | 5***0 | Балансир седла | |
| 9 | 5***0 | Ось | |
| 10 | 5***1 | Палец захвата седельного устройства | |
| 11 | 5***8 | Пружина амортизационная балансира седла | |
| 12 | 5***5 | Шайба регулировочная | |
| 13 | 5***6 | Шайба регулировочная | |
| 14 | 5***5 | Планка предохранительная замка захватов | |
| 15 | 3***9 | Болт М14х25 | |
| 16 | 3***2 | Шпилька М12х25 | |
| 17 | 5***1 | Планка стопорная | |
| 18 | 2***9 | Болт М8-6gх16 | |
| 19 | 2***8 | Шплинт 1,6х150 | |
| 20 | 5***0 | Защелка замка захватов | |
| 21 | 2***2 | Гайка М12-6Н | |
| 22 | 2***9 | Шайба 12 | |
| 23 | 2***П | Шплинт 3,2х30 | |
| 24 | 3***9 | Гайка М18х1,5-6Н | |
| 25 | 2***9 | Шплинт 3,2х40 | |
| 26 | 5***6 | Шайба замка захватов | |
| 27 | 5***5 | Шпилька замка захватов | |
| 28 | 5***1 | Захват правый | |
| 29 | 5***1 | Захват левый | |
| 30 | 5***0 | Рычаг замка захватов | |
| 31 | 5***8 | Замок захватов | |
| 32 | 5***3 | Пружина | |
| 33 | 5***9 | Пружина | |
| 34 | 2***р | Масленка ГОСТ19853-74 |
