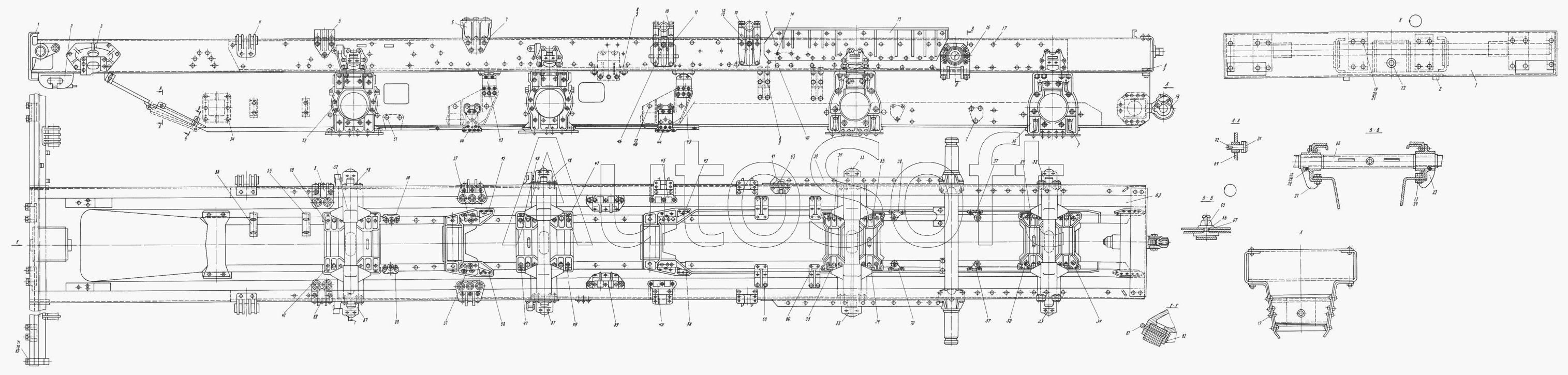

Каталог запасных частей к технике: КЗКТ-74281 (2000). Рама с крюками и бампером в сборе 7428-2800010
46
46
54
53
52
52
51
50
50
49
49
49
48
48
47
47
47
55
45
45
44
44
43
43
42
42
41
40
39
38
63
70
70
69
69
68
67
66
65
64
37
37
37
37
62
61
60
60
59
58
58
57
57
56
9
9
9
17
17
16
15
14
13
12
12
12
11
10
10
18
8
8
8
7
7
7
7
6
5
5
4
3
2
2
28
36
35
35
35
34
34
34
34
33
33
33
33
32
31
30
29
1
1
27
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-2800010 | 7***0 | Рама с крюками и бампером в сборе | |
| 1 | 7***0 | Бампер | |
| 2 | 7***0 | Крюк буксирный передний | |
| 3 | 7***5 | Кронштейн картера руля | |
| 4 | 7***0 | Кронштейн | |
| 5 | 7***6 | Кронштейн опоры двигателя передний правый | |
| 6 | 7***3 | Кронштейн опоры двигателя задний | |
| 7 | 2***П | Заклепка 16х45 | |
| 8 | 5***0 | Болт М14х35 | |
| 9 | 5***6 | Гайка М14 | |
| 10 | 7***5 | Кронштейн | |
| 11 | 2***П | Заклепка 16х60 | |
| 12 | 5***8 | Гайка М16 | |
| 13 | 7***9 | Болт М16-6gх60 | |
| 14 | 2***П | Заклепка 14х70 | |
| 15 | 7***7 | Кронштейн седельного устройства левый | |
| 16 | 2***П | Заклепка 16х55 | |
| 17 | 2***П | Заклепка 14х36 | |
| 18 | 5***0 | Установка заднего буксирного прибора | |
| 19 | 2***9 | Болт М14-6gх40 | |
| 20 | 2***2 | Шайба 14.ОТ | |
| 21 | 2***9 | Шайба 14 | |
| 22 | 7***0 | Установка переднего буксирного крюка | |
| 23 | 5***Г | Кронштейн балансирной подвески левый | |
| 24 | 5***4 | Болт М16х45 | |
| 27 | 5***Г | Кронштейн балансирной подвески правый | |
| 28 | 5***5 | Клин | |
| 29 | 2***9 | Гайка М20х1,5-6Н | |
| 30 | 2***2 | Шайба 20 | |
| 31 | 2***2 | Палец 10х38 | |
| 32 | 2***2 | Шплинт 3,2х16 | |
| 33 | 5***2 | Кронштейн буфера | |
| 34 | 5***0 | Кронштейн правый | |
| 35 | 5***0 | Кронштейн левый | |
| 36 | 5***В | Кронштейн подвески | |
| 37 | 7***2 | Кронштейн передний опоры редуктора | |
| 38 | 5***3 | Кронштейн передний опоры редуктора левый | |
| 39 | 7***6 | Кронштейн седельного устройства правый | |
| 40 | 2***П | Заклепка 14х55 | |
| 41 | 5***4 | Кронштейн подвески раздаточной коробки | |
| 42 | 5***1 | Кронштейн правый | |
| 43 | 5***Б | Кронштейн подвески опорный верхний | |
| 44 | 5***1 | Кронштейн подвески опорный нижний | |
| 45 | 5***1 | Кронштейн подвески ГМП | |
| 46 | 7***0 | Болт М16-6gх75 | |
| 47 | 5***0 | Кронштейн левый | |
| 48 | 7***6 | Кронштейн передний правый | |
| 49 | 5***0 | Кронштейн правый | |
| 50 | 5***2 | Кронштейн подвески редуктора | |
| 51 | 2***П | Заклепка 14х40 | |
| 52 | 7***0 | Кронштейн подвески | |
| 53 | 7***6 | Кронштейн | |
| 54 | 2***П | Заклепка 16х36 | |
| 55 | 5***Б | Кронштейн подогревателя | |
| 56 | 7***5 | Кронштейн передний | |
| 57 | 7***7 | Кронштейн передний левый | |
| 58 | 5***1 | Кронштейн поперечный | |
| 59 | 5***7 | Кронштейн подвески ГМП | |
| 60 | 5***0 | Кронштейн подвески раздаточной коробки | |
| 61 | 2***9 | Шплинт 8х100 | |
| 62 | 5***4 | Буфер | |
| 63 | 7***0 | Рама | |
| 64 | 7***0 | Щит предохранительный | |
| 65 | 2***9 | Гайка М8-6Н | |
| 66 | 2***9 | Шайба 8 | |
| 67 | 2***2 | Шайба 8Т | |
| 68 | 5***0 | Ось балансирной подвески | |
| 69 | 7***7 | Кронштейн опоры двигателя передний левый | |
| 70 | 5***2 | Кронштейн передний опоры редуктора правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
