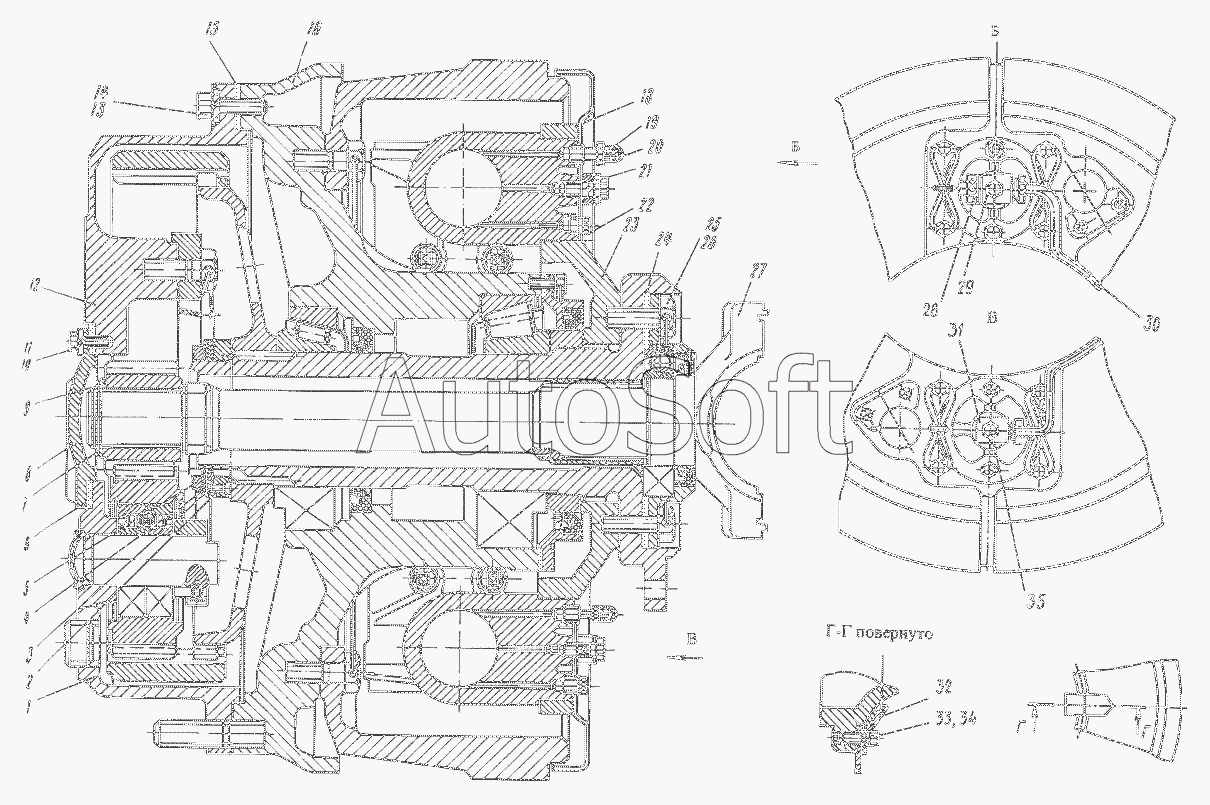

Каталог запасных частей к технике: КЗКТ-74281 (2000). Ступица правая 7428-3103006, левая 7428-3103007
30
22
23
23
24
25
26
27
28
29
21
31
32
33
34
35
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 537-3104006-01СБ | 5***Б | Ступица колеса задняя правая | |
| 537-3104007-01 | 5***1 | Ступица колеса задняя левая | |
| 7428-3103006 | 7***6 | Ступица правая | |
| 7428-3103007 | 7***7 | Ступица левая | |
| 1 | 5***1 | Водило планетарной передачи | |
| 2 | 5***0 | Гайка подшипника | |
| 3 | 5***9 | Шайба замковая | |
| 4 | 5***0 | Шайба контргайки | |
| 5 | 5***Б | Контргайка подшипника | |
| 6 | 5***А | Прокладка крышки | |
| 7 | 5***0 | Кольцо 1Б50 | |
| 8 | 5***А | Крышка водила | |
| 9 | 5***8 | Шестерня передачи | |
| 10 | 2***9 | Болт М12х1,25х25 | |
| 11 | 2***2 | Шайба 12.ОТ | |
| 12 | 5***2 | Кожух планетарной передачи | |
| 13 | 2***9 | Болт М14-6gх45 | |
| 14 | 2***2 | Шайба 14.ОТ | |
| 15 | 5***2 | Прокладка водила | |
| 16 | 5***5 | Ступица колеса | |
| 18 | 5***0 | Диск защитный левый | |
| 18 | 5***1 | Диск защитный правый | |
| 19 | 5***8 | Клапан перепускной | |
| 20 | 5***9 | Колпачок | |
| 21 | 5***3 | Прокладка | |
| 22 | 5***4 | Пробка | |
| 23 | 7***0 | Тормоз задний правый | |
| 23 | 7***1 | Тормоз задний левый | |
| 24 | 5***1 | Прокладка суппорта | |
| 25 | 2***2 | Болт 3М16-6gх40 | |
| 26 | 2***8 | Шплинт 1,6х225 | |
| 27 | 5***8 | Полуось | |
| 28 | 5***6 | Тройник цилиндра | |
| 29 | 5***2 | Болт приводной | |
| 30 | 5***6 | Гидропровод | |
| 31 | 5***5 | Муфта соединительная | |
| 32 | 5***1 | Прижим трубок соединительных | |
| 33 | 2***2 | Болт М8-6gх16 | |
| 34 | 2***2 | Шайба 8Т | |
| 35 | 5***0 | Болт соединительный |
