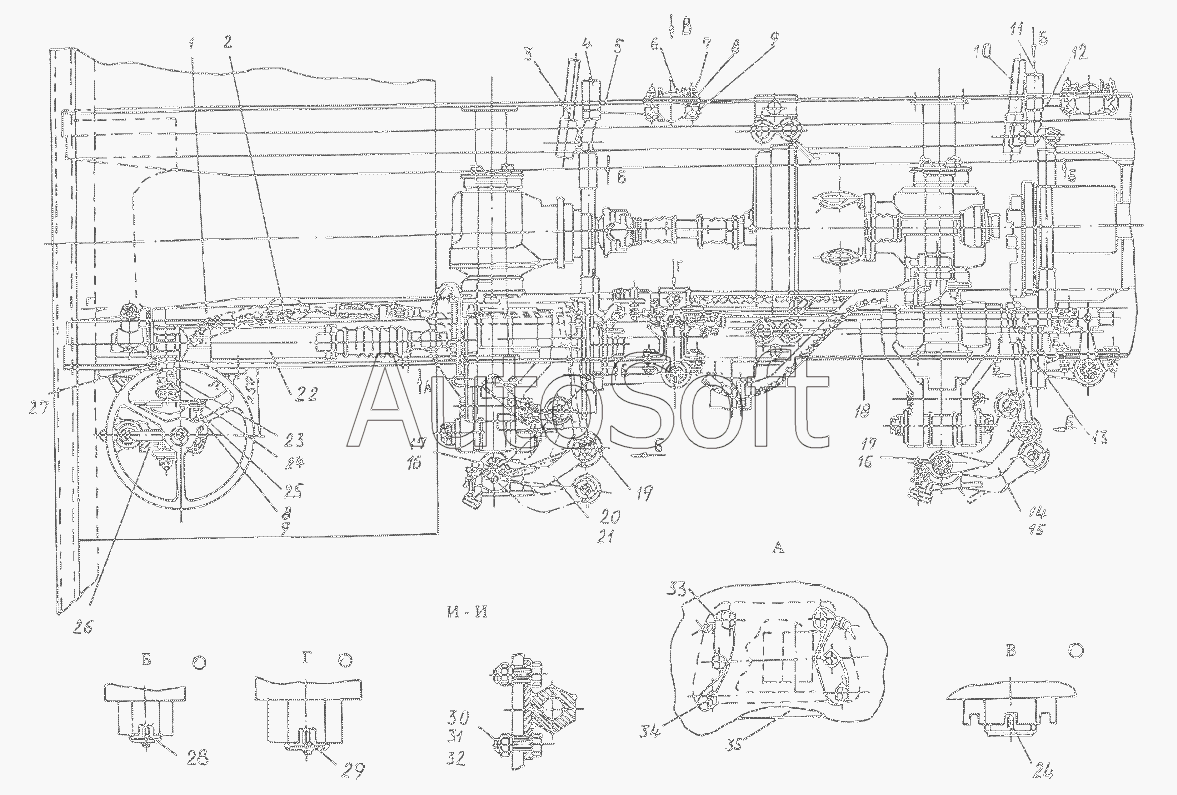

Каталог запасных частей к технике: КЗКТ-74281 (2000). Управление рулевое 7427-3400001
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7427-3400001 | 7***1 | Управление рулевое | |
| 1 | 7***0 | Тяга продольная | |
| 2 | 5***1 | Шланг усилителя | |
| 3 | 5***4 | Тяга первого моста правая | |
| 4 | 5***2 | Тяга первого моста средняя | |
| 5 | 5***4 | Рычаг маятниковый первого моста | |
| 6 | 5***0 | Кронштейн маятникового рычага | |
| 7 | 2***9 | Болт М16-6gх50 | |
| 8 | 2***9 | Гайка М16-6Н | |
| 9 | 2***2 | Шайба 16.ОТ | |
| 10 | 5***6 | Тяга правая второго моста | |
| 11 | 5***0 | Тяга средняя второго моста | |
| 12 | 5***2 | Рычаг маятниковый второго моста | |
| 13 | 5***7 | Тяга левая второго моста | |
| 14 | 7***2 | Рычаг рулевой трапеции правый | |
| 15 | 7***3 | Рычаг рулевой трапеции левый | |
| 16 | 3***9 | Гайка М56х3 | |
| 17 | 5***6 | Шайба | |
| 18 | 7***0 | Тяга соединительная | |
| 19 | 5***5 | Тяга левая первого моста | |
| 20 | 7***8 | Рычаг рулевой трапеции правый | |
| 21 | 7***9 | Рычаг рулевой трапеции левый | |
| 22 | 7***1 | Усилитель | |
| 23 | 3***6 | Гайка М42х2 | |
| 24 | 2***9 | Шплинт 5х71 | |
| 25 | 4***2 | Болт М16х50 | |
| 26 | 5***1 | Рулевой механизм | |
| 27 | 7***0 | Сошка рулевого управления | |
| 28 | 2***9 | Шплинт 5х45 | |
| 29 | [***] | Шплинт 6,3х63 | |
| 30 | 2***9 | Болт М8-6gх25 | |
| 31 | 2***9 | Гайка М8-6Н | |
| 32 | 2***2 | Шайба 8Т | |
| 33 | 2***8 | Шплинт 1,6х350 | |
| 34 | 5***0 | Болт М16х1,5х30 | |
| 35 | 5***1 | Кронштейн усилителя руля |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
