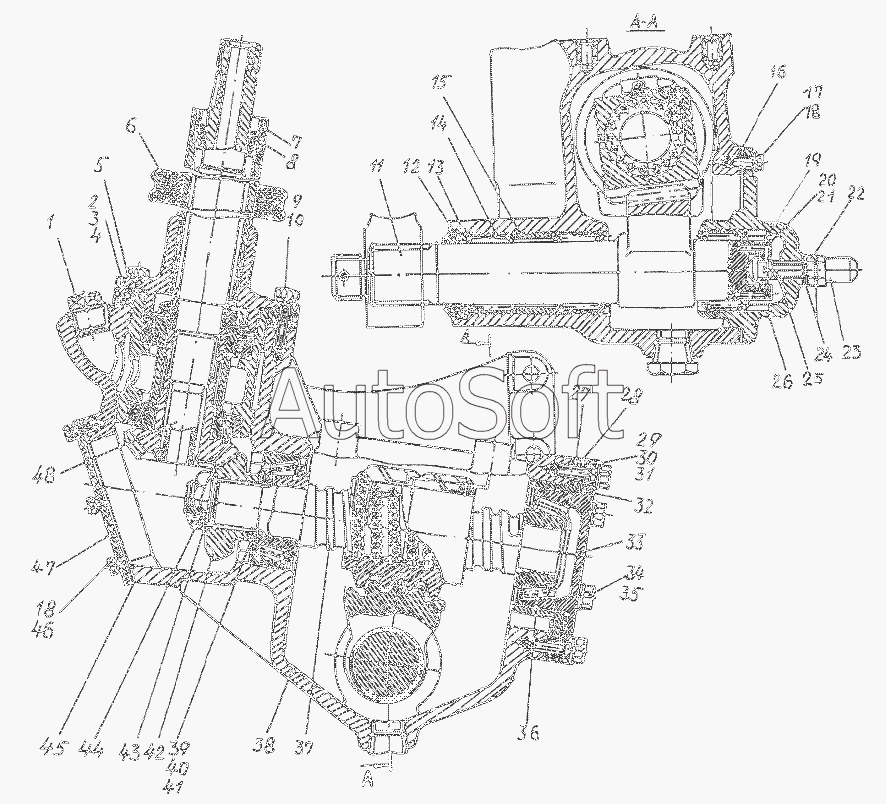

Каталог запасных частей к технике: КЗКТ-74281 (2000). Рулевой механизм 535А-3401006-01
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-3401006-01 | 5***1 | Рулевой механизм | |
| 1 | 5***1 | Пробка К 3/4" | |
| 2 | 5***4 | Прокладка регулировочная | |
| 3 | 5***6 | Прокладка регулировочная | |
| 4 | 5***7 | Прокладка регулировочная | |
| 5 | 5***2 | Прокладка стакана колонки рулевого управления | |
| 6 | 5***9 | Уплотнитель | |
| 7 | 5***0 | Труба-колонка | |
| 8 | 2***2 | Шарикоподшипник верхней опоры вала | |
| 9 | 2***2 | Болт М10-6gх35 | |
| 10 | 2***2 | Шайба | |
| 11 | 5***5 | Сектор рулевого управления | |
| 12 | 5***5 | Сальник | |
| 13 | 5***1 | Шайба опорная | |
| 14 | П***0 | Подшипник ГОСТ4060-78 | |
| 15 | 5***1 | Втулка распорная | |
| 16 | 5***4 | Прокладка боковой крышки | |
| 17 | 2***2 | Болт М8-6gх25 | |
| 18 | 2***2 | Шайба 8Т | |
| 19 | 5***7 | Шайба | |
| 20 | 2***9 | Болт 3М6-6gх12 | |
| 21 | 2***8 | Шплинт 1,2х175 | |
| 22 | 2***2 | Гайка М14х1,5 | |
| 23 | 5***1 | Колпачок предохранительный | |
| 24 | 5***4 | Прокладка | |
| 25 | 5***2 | Винт регулировочный | |
| 26 | 5***0 | Крышка боковая | |
| 27 | 5***6 | Прокладка стакана | |
| 28 | 5***1 | Стакан подшипника | |
| 29 | 5***1 | Прокладка регулировочная | |
| 30 | 5***3 | Прокладка регулировочная | |
| 31 | 5***4 | Прокладка регулировочная | |
| 32 | 0***2 | Кольцо ГОСТ9833-73 | |
| 33 | 5***8 | Крышка подшипника винта | |
| 34 | 2***2 | Болт М12-6gх35 | |
| 35 | 2***2 | Шайба 12.ОТ | |
| 36 | П***А | Подшипник ГОСТ27365-87 | |
| 37 | 5***7 | Винт рулевого управления с гайкой-рейкой | |
| 38 | 5***1 | Картер рулевого управления | |
| 39 | 5***3 | Прокладка регулировочная | |
| 40 | 5***5 | Прокладка регулировочная | |
| 41 | 5***6 | Прокладка регулировочная | |
| 42 | 5***0 | Шестерня коническая | |
| 43 | 3***2 | Шайба | |
| 44 | 3***2 | Гайка М27х2 | |
| 45 | 5***1 | Прокладка | |
| 46 | 2***2 | Болт М8-6gх20 | |
| 47 | 5***1 | Крышка | |
| 48 | 5***4 | Вал рулевого управления с шестерней и подшипниками |
