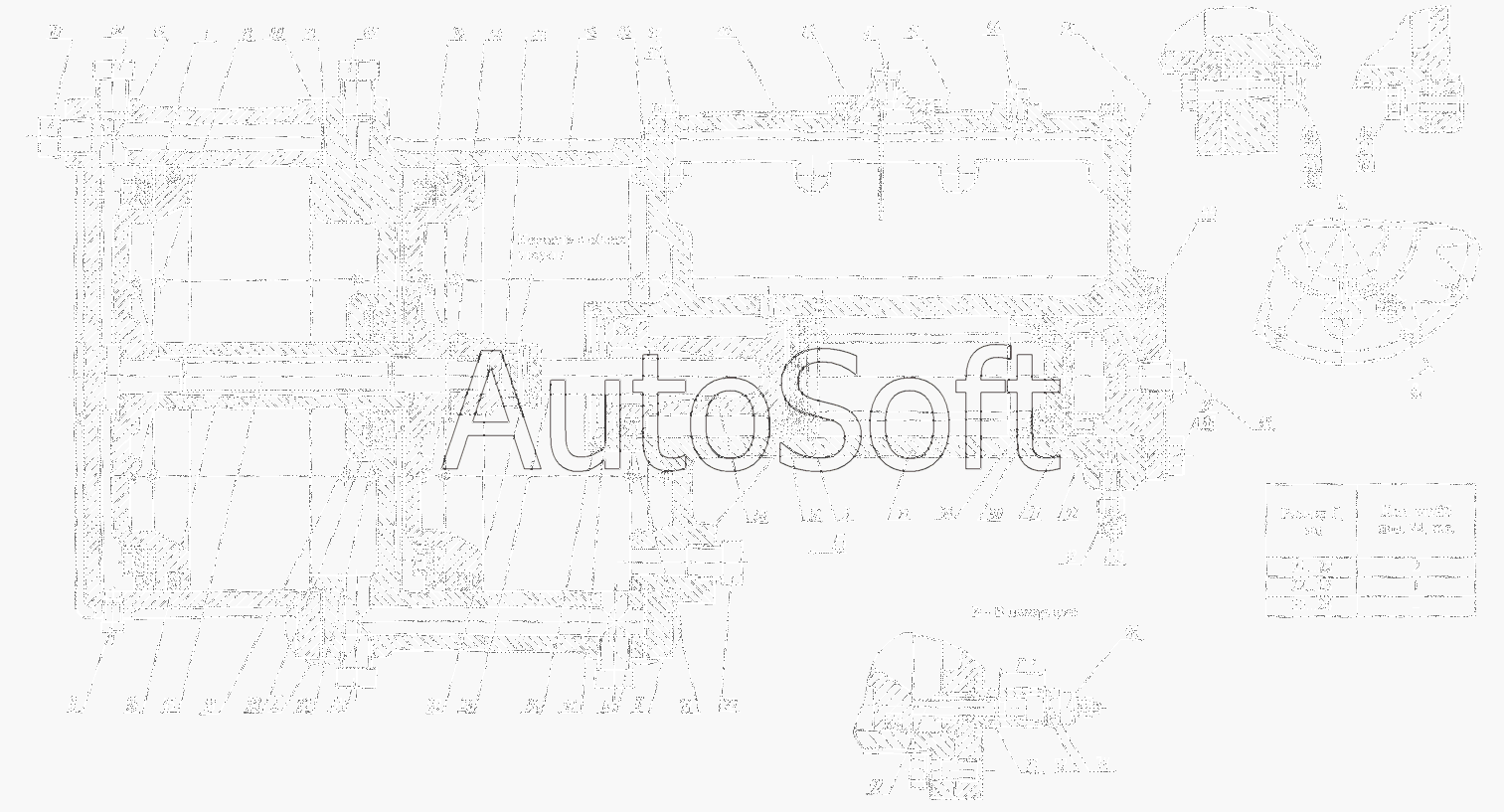

Каталог запасных частей к технике: КЗКТ-74281 (2000). Цилиндр тормозной главный 7428-3505010
79
56
58
60
61
62
64
64
64
64
66
68
70
70
72
74
77
78
54
80
81
82
83
84
85
86
86
87
88
88
88
90
92
96
27
3
5
8
12
13
15
16
17
18
20
22
24
26
1
28
30
34
38
40
42
44
45
46
48
50
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-3505010 | 7***0 | Цилиндр главный | |
| 1 | 5***0 | Поршень главного цилиндра | |
| 3 | 5***0 | Держатель с пружиной | |
| 5 | 5***0 | Уровнемер с пробкой | |
| 8 | 5***2 | Пробка К 1/8" | |
| 12 | 5***8 | Клапан перепускной | |
| 13 | 5***9 | Колпачок | |
| 15 | 5***5 | Корпус тормозного цилиндра | |
| 16 | 5***Б | Труба распорная | |
| 17 | 5***4 | Пружина цилиндра | |
| 18 | 5***А | Манжета | |
| 20 | 5***0 | Шайба крышки | |
| 22 | 5***2 | Гайка крышки | |
| 24 | 5***4 | Прокладка | |
| 26 | 5***4 | Шток цилиндра | |
| 27 | 7***8 | Корпус | |
| 28 | 5***Б | Корпус цилиндра | |
| 30 | 5***4 | Прокладка картера | |
| 34 | 7***2 | Картер | |
| 38 | 5***1 | Поршень вспомогательный | |
| 40 | 5***5 | Пружина | |
| 42 | 5***А | Фланец | |
| 44 | 5***1 | Кольцо уплотнительное | |
| 45 | 5***4 | Стяжной болт | |
| 46 | 5***8 | Гайка болта | |
| 48 | 5***9 | Шайба стопорная | |
| 50 | 5***Б | Поршень главного цилиндра | |
| 52 | 5***4 | Кольцо | |
| 54 | 5***8 | Шайба упорная | |
| 56 | 5***0 | Кольцо поршня | |
| 58 | 5***6 | Прокладка | |
| 60 | 5***1 | Крышка | |
| 61 | 5***2 | Прокладка | |
| 62 | 5***1 | Пробка наливная | |
| 64 | 5***0 | Пробка К 3/8" | |
| 66 | 5***0 | Пробка транспортная | |
| 68 | 5***2 | Пробка транспортная | |
| 70 | 5***4 | Пробка транспортная | |
| 72 | 5***0 | Прокладка | |
| 74 | 5***0 | Прокладка | |
| 77 | Д***0 | Манжета | |
| 78 | Д***8 | Манжета | |
| 79 | 0***5 | Кольцо ГОСТ18829-73 | |
| 80 | 0***5 | Кольцо ГОСТ9833-73 | |
| 81 | 2***9 | Болт М12-6gх40 | |
| 82 | 2***9 | Болт М8-6gх25 | |
| 83 | 2***9 | Болт М12-6gх35 | |
| 84 | 2***9 | Болт М12-6gх55 | |
| 85 | 2***9 | Гайка М12-6Н | |
| 86 | 2***9 | Шайба 12 | |
| 87 | 2***2 | Шайба 8Т | |
| 88 | 2***2 | Шайба 12.ОТ | |
| 90 | 2***П | Штифт 5х30 | |
| 92 | 2***9 | Палец 8х45 | |
| 96 | В***Ч | Выключатель |
