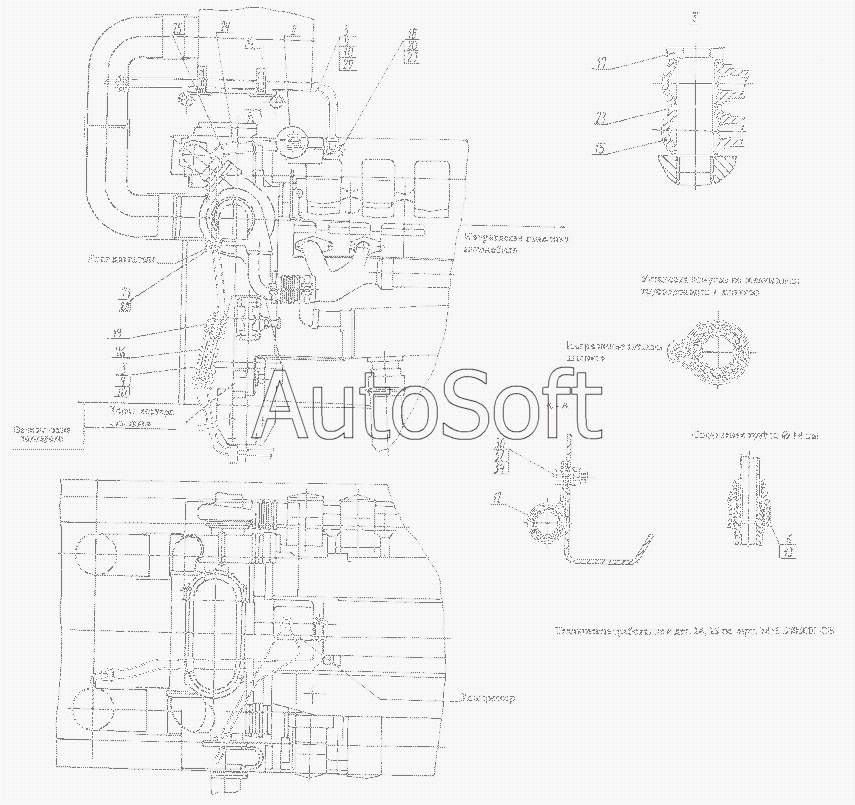

Каталог запасных частей к технике: КЗКТ-74281 (2000). Трубопроводы 7427-3506002
21
34
32
30
29
28
26
25
24
23
23
3
3
20
18
17
15
14
13
10
10
6
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7427-3506002 | 7***2 | Трубопроводы | |
| 3 | 2***9 | Шплинт | |
| 4 | 2***9 | Пряжка | |
| 6 | 3***П | Муфта 14 | |
| 10 | 4***9 | Лента | |
| 13 | 5***9 | Гайка накидная 14 | |
| 14 | 7***2 | Переходник | |
| 15 | 7***0 | Угольник | |
| 17 | 7***0 | Болт проходной М26х1,5 | |
| 18 | 7***5 | Угольник | |
| 20 | 7***6 | Болт М26х1,5 | |
| 21 | 5***5 | Прокладка резиновая | |
| 23 | 7***0 | Прокладка | |
| 24 | 7***0 | Воздухопровод | |
| 25 | 7***2 | Воздухопровод | |
| 26 | 7***5 | Шланг | |
| 28 | 7***0 | Кляммер | |
| 29 | 7***2 | Шланг | |
| 30 | 2***9 | Болт М6-6gх20 | |
| 32 | 2***9 | Гайка М6-6Н | |
| 34 | 2***9 | Шайба 6Т |
