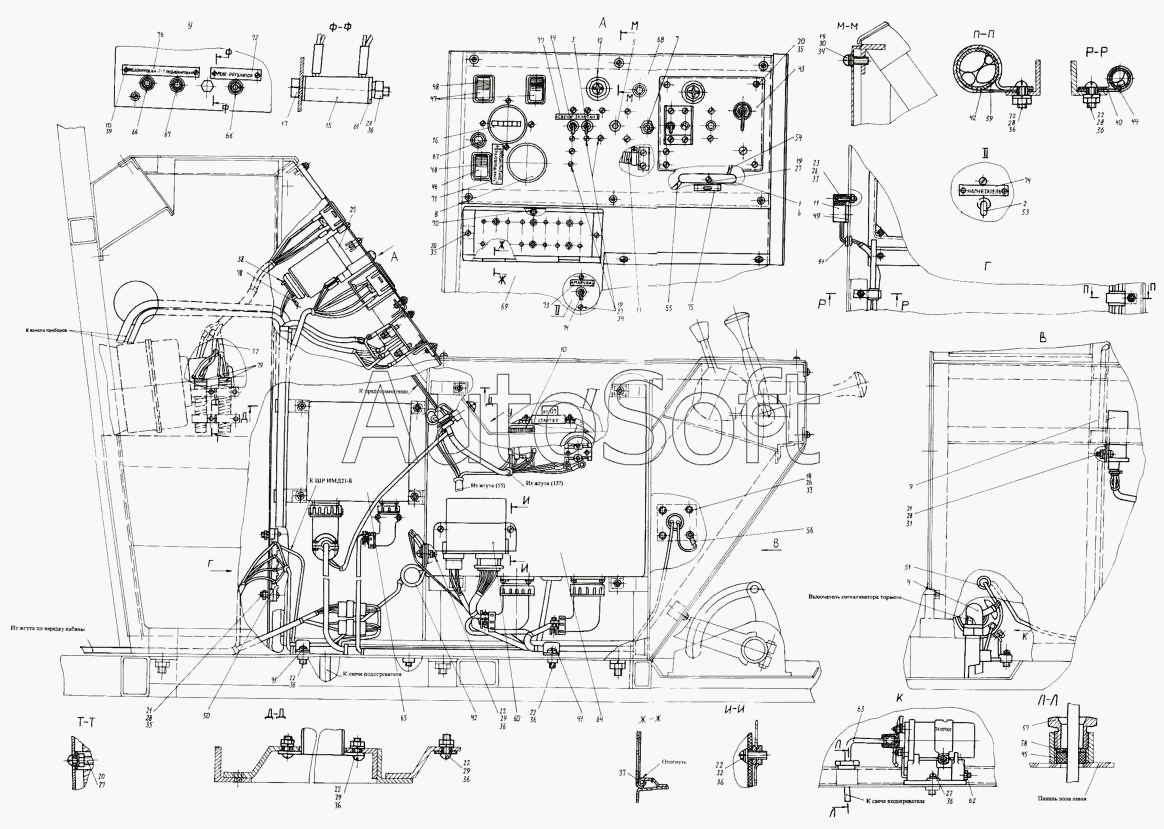

Каталог запасных частей к технике: КЗКТ-74281 (2000). Монтаж электрооборудования 7428-3700003
51
51
60
59
58
57
56
55
54
53
52
61
50
49
48
48
47
46
45
44
43
42
42
71
79
78
77
76
75
74
73
72
41
41
70
69
68
67
67
66
66
65
64
63
62
11
20
20
20
19
19
19
18
17
16
15
14
14
13
12
21
21
10
10
9
8
7
6
5
4
3
2
31
40
39
38
37
36
36
36
36
36
36
36
36
36
36
35
35
35
34
34
33
33
32
1
30
30
29
29
29
28
28
28
28
27
27
27
26
26
25
23
22
22
22
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-3700003 | 7***3 | Монтаж электрооборудования | |
| 1 | Б***0 | Блок защиты | |
| 2 | А***0 | Автомат защиты | |
| 3 | В***М | Выключатель | |
| 4 | Н***5 | Наконечник резиновый | |
| 5 | Р***4 | Реле перегрева | |
| 6 | П***С | Предохранитель плавкий | |
| 7 | П***0 | Переключатель | |
| 8 | У***3 | Указатель температуры | |
| 9 | 3***Ч | Блок управления | |
| 10 | К***З | Выключатель КЕ011УЗ | |
| 11 | [***] | Розетка 47КВ | |
| 12 | 0***0 | Спираль контрольная | |
| 13 | О***0 | Сопротивление | |
| 14 | 5***9 | Переключатель | |
| 15 | П***М | Резистор ГОСТ6513-66 | |
| 16 | 2***0 | Счетчик моточасов | |
| 17 | 2***9 | Болт М6-6gх65 | |
| 18 | 2***9 | Винт М3х12 | |
| 19 | 2***9 | Винт М4-6gх14 | |
| 20 | 2***9 | Винт М5-6gх14 | |
| 21 | 2***9 | Винт М5-6gх20 | |
| 22 | 2***9 | Винт М6-6gх16 | |
| 23 | 2***9 | Винт М3-6gх28 | |
| 25 | 2***0 | Кольцо крепежное | |
| 26 | 2***9 | Гайка М3-6Н | |
| 27 | 2***9 | Гайка М4-6Н | |
| 28 | 2***9 | Гайка М5-6Н | |
| 29 | 2***9 | Гайка М6-6Н | |
| 30 | 2***2 | Шайба 4 | |
| 31 | 2***2 | Шайба 5 | |
| 32 | 2***2 | Шайба 6 | |
| 33 | 2***2 | Шайба 3Т | |
| 34 | 2***2 | Шайба 4Н | |
| 35 | 2***2 | Шайба 5Т | |
| 36 | 2***2 | Шайба 6Т | |
| 37 | 2***2 | Шплинт 3,2х20 | |
| 38 | 2***8 | Шплинт 0,8х225 | |
| 39 | 2***П | Заклепка 3х6 | |
| 40 | 3***4 | Кляммер | |
| 41 | 4***8 | Кляммер | |
| 42 | 4***2 | Кляммер | |
| 43 | П***0 | Щиток подогревателя | |
| 44 | 5***А | Прокладка | |
| 45 | 2***2 | Втулка | |
| 46 | В***7 | Включатель ВК343-01.17 | |
| 47 | П***1 | Переключатель П147-04.11 | |
| 48 | 5***2 | Рамка включателей | |
| 49 | 5***1 | Прокладка | |
| 50 | 1***0 | Панель соединительная | |
| 51 | 5***5 | Прокладка резиновая | |
| 52 | 7***1 | Жгут проводов | |
| 53 | 7***4 | Перемычка | |
| 54 | 7***5 | Перемычка | |
| 55 | 7***6 | Перемычка | |
| 56 | 7***9 | Провода с розеткой | |
| 57 | 5***1 | Гайка | |
| 58 | 5***4 | Шайба | |
| 59 | 5***А | Прокладка резиновая | |
| 60 | Р***Л | Прерыватель | |
| 61 | 5***0 | Втулка | |
| 62 | Т***Ч | Коммутатор транзисторный | |
| 63 | 7***4 | Провод высоковольтный | |
| 64 | 7***9 | Блок-реле | |
| 65 | 7***1 | Коробка релейная | |
| 66 | 1***0 | Фонарь контрольной лампы | |
| 67 | 1***0 | Фонарь контрольной лампы | |
| 68 | 7***3 | Щиток | |
| 69 | 7***5 | Щиток | |
| 70 | 7***0 | Крышка предохранительная | |
| 71 | 7***8 | Табличка | |
| 72 | 7***0 | Табличка | |
| 73 | 7***6 | Табличка | |
| 74 | 7***0 | Табличка | |
| 75 | 7***0 | Табличка | |
| 76 | 7***0 | Табличка | |
| 77 | 5***8 | Табличка | |
| 78 | 4***8 | Плом6а | |
| 79 | С***Ч | Резистор добавочный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
