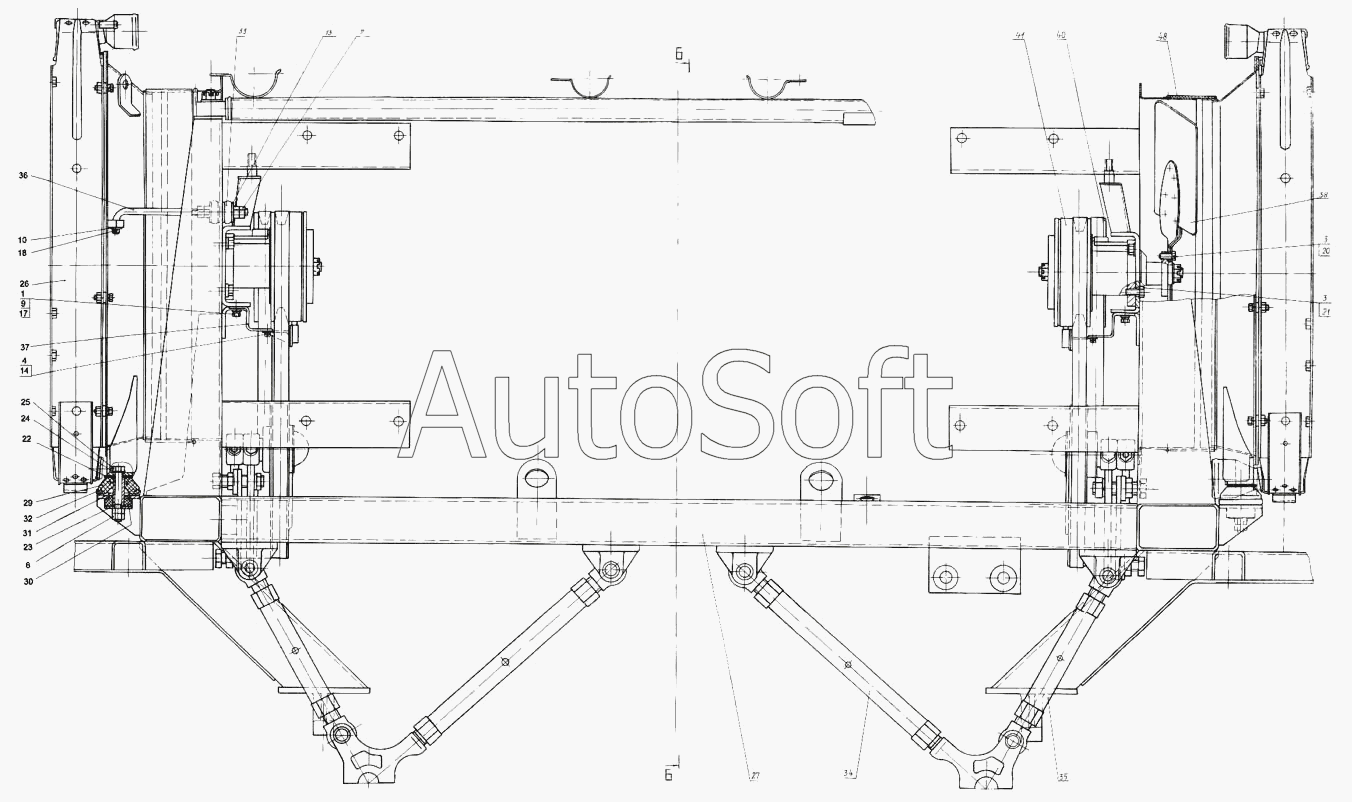

Каталог запасных частей к технике: КЗКТ-74281 (2000). Установка радиаторов 7428-1300004
1
3
3
4
6
7
9
10
13
14
17
18
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
36
37
38
40
41
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252156-П2 | 2***2 | Шайба 10Л | |
| 7428-1300004 | 7***4 | Установка радиаторов | |
| 7428-1300004-50 | 7***0 | Установка радиаторов и привода вентиляторов | |
| 1 | 2***9 | Болт М6-6gх12 | |
| 3 | 2***9 | Болт 3М12-6gх20 | |
| 4 | 2***9 | Винт М5х10 | |
| 6 | 2***9 | Гайка М12-6Н | |
| 7 | 2***2 | Гайка М12х1,25-6Н | |
| 9 | 2***9 | Шайба 6 | |
| 10 | 2***9 | Шайба 12 | |
| 13 | 2***9 | Шайба 12 | |
| 14 | 2***2 | Шайба 5Т | |
| 17 | 2***2 | Шайба 6Л | |
| 18 | 2***9 | Шплинт 4х25 | |
| 20 | 2***8 | Шплинт 1,6х200 | |
| 21 | 2***8 | Шплинт 1,6х250 | |
| 22 | 2***9 | Шайба | |
| 23 | 2***9 | Шайба | |
| 24 | 2***9 | Шайба | |
| 25 | 3***2 | Болт М12-6hх92 | |
| 26 | 7***8 | Радиатор с кожухом | |
| 27 | 7***2 | Балка радиаторов | |
| 29 | 7***5 | Подушка подвески радиатора верхняя | |
| 30 | 7***9 | Подушка подвески радиатора нижняя | |
| 31 | 7***5 | Втулка распорная подушки подвески радиатора | |
| 32 | 7***1 | Гнездо подушки радиатора | |
| 33 | 5***9 | Подушка | |
| 34 | 7***5 | Тяга задней опоры | |
| 35 | 7***0 | Тяга задней опоры | |
| 36 | 5***6 | Стяжка радиатора | |
| 37 | 7***2 | Кронштейн | |
| 38 | 7***3 | Крыльчатка вентилятора | |
| 40 | 7***9 | Муфта вентилятора | |
| 41 | 7***1 | Муфта вентилятора | |
| 48 | 5***8 | Амортизатор кожуха |
