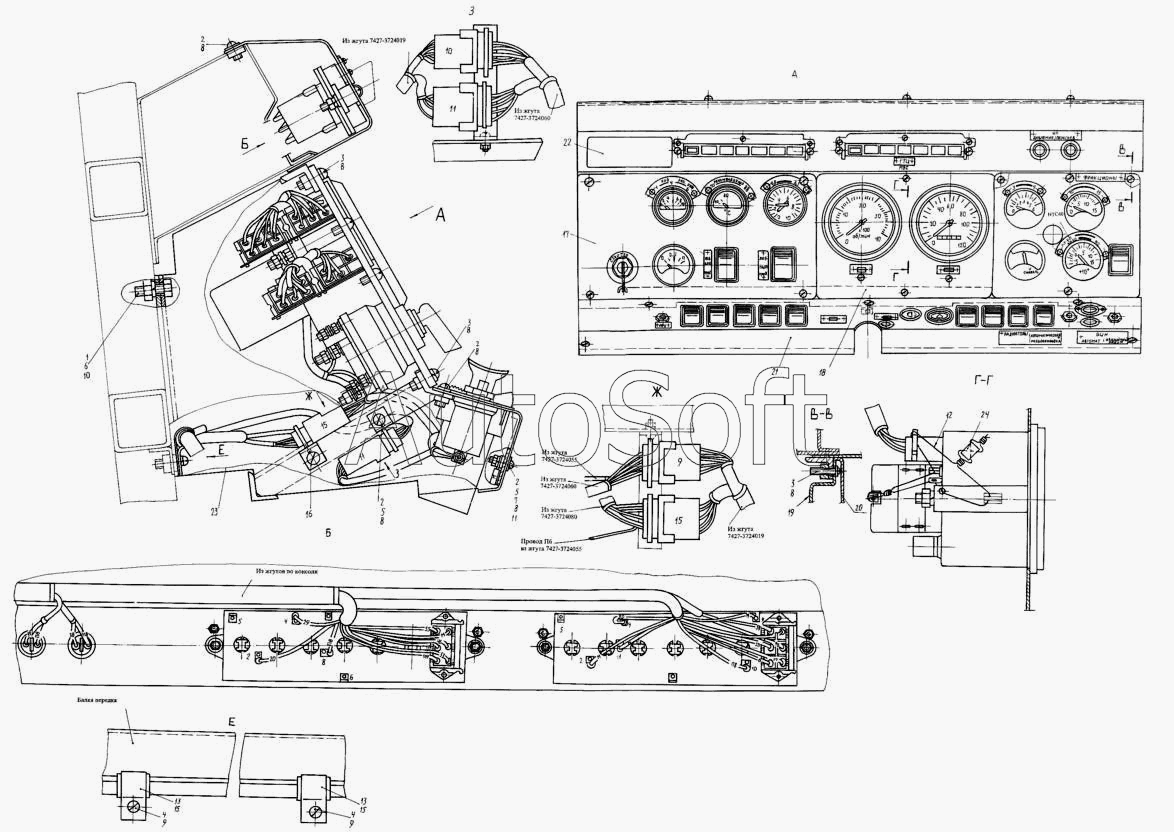

Каталог запасных частей к технике: КЗКТ-74281 (2000). Установка каркаса 7427-3800001-10
1
2
2
2
2
3
3
3
4
4
5
5
6
7
8
8
8
8
8
8
8
9
9
10
11
12
13
13
15
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7427-3800001-10 | 7***0 | Установка каркаса | |
| 1 | 2***2 | Болт М8-6gх20 | |
| 2 | 2***9 | Винт М5х10 | |
| 3 | 2***9 | Винт М5-6gх18 | |
| 4 | 2***9 | Винт М6-6gх16 | |
| 5 | 2***9 | Гайка М5-6Н | |
| 6 | 2***9 | Гайка М8-6Н | |
| 7 | 2***9 | Шайба 5 | |
| 8 | 2***2 | Шайба 5Т | |
| 9 | 2***2 | Шайба 6Т | |
| 10 | 2***2 | Шайба 8Т | |
| 11 | 2***9 | Шайба 6 | |
| 12 | 2***8 | Шплинт 0,8х425 | |
| 13 | 3***8 | Кляммер | |
| 14 | 4***2 | Кляммер | |
| 15 | 5***А | Прокладка | |
| 16 | 7***5 | Кронштейн | |
| 17 | 7***0 | Щиток с приборами | |
| 18 | 7***6 | Щиток с приборами | |
| 19 | 7***8 | Щиток с приборами | |
| 20 | 7***0 | Крышка щитка правая | |
| 21 | 7***2 | Щиток нижний | |
| 22 | 7***0 | Щиток верхний | |
| 23 | 7***0 | Каркас панели приборов | |
| 24 | 4***8 | Плом6а |
