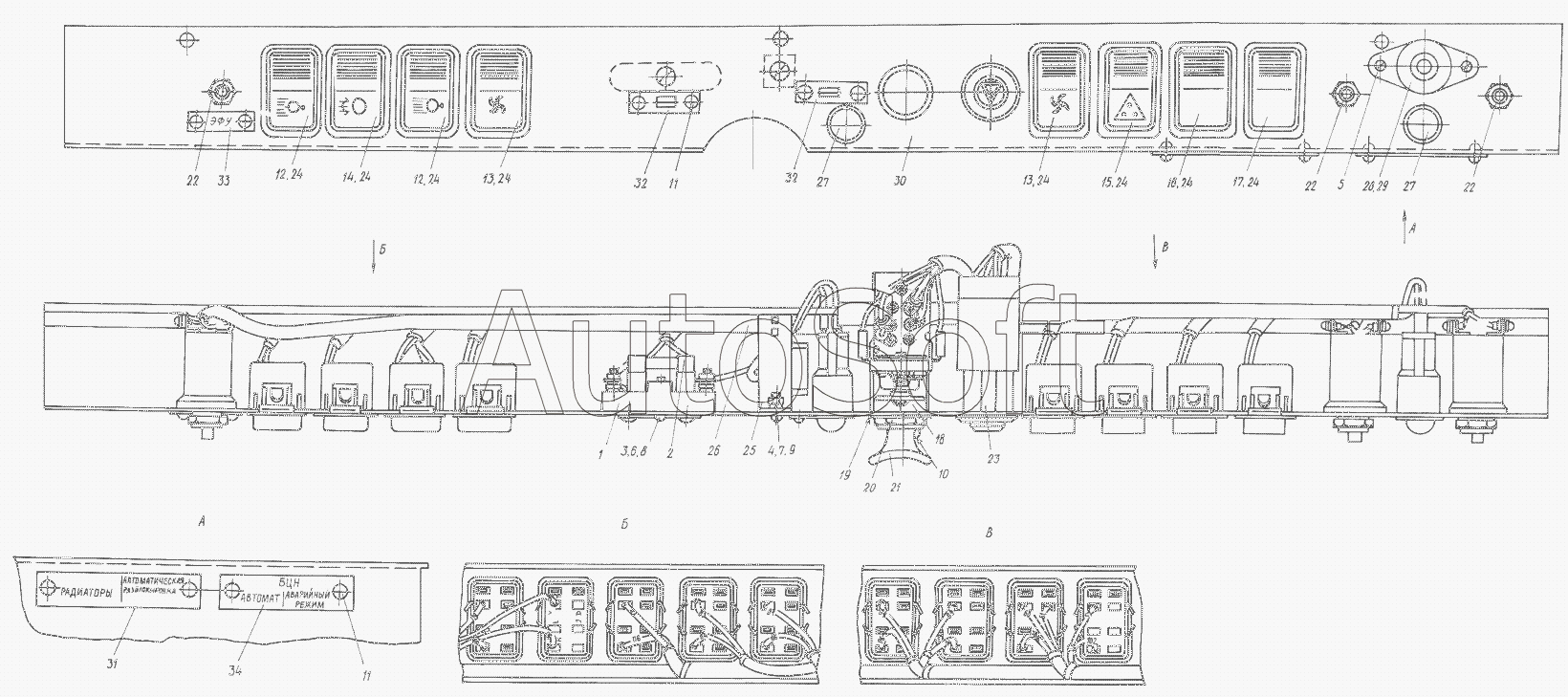

Каталог запасных частей к технике: КЗКТ-74281 (2000). Щиток нижний 7427-3805022
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
22
22
23
24
24
24
24
24
24
24
24
25
26
27
27
28
29
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7427-3805022 | 7***2 | Щиток нижний | |
| 1 | Б***0 | Блок защиты | |
| 2 | П***6 | Предохранитель плавкий | |
| 3 | 2***9 | Винт М4-6gх14 | |
| 4 | 2***9 | Винт М5х10 | |
| 5 | 2***9 | Винт М4х12 | |
| 6 | 2***9 | Гайка М4-6Н | |
| 7 | 2***9 | Гайка М5-6Н | |
| 8 | 2***2 | Шайба 4Н | |
| 9 | 2***2 | Шайба 5Т | |
| 10 | 2***9 | Винт М3х4 | |
| 11 | 2***П | Заклепка 3х6 | |
| 12 | В***6 | Включатель ВК343-01.06 | |
| 13 | В***2 | Включатель ВК343-01.12 | |
| 14 | В***6 | Включатель ВК343-01.16 | |
| 15 | В***7 | Включатель ВК343-01.17 | |
| 16 | В***6 | Выключатель ВК343-01.26 | |
| 17 | В***7 | Выключатель ВК343-03.17 | |
| 18 | 5***Ч | Переключатель | |
| 19 | 5***0 | Гайка | |
| 20 | 5***8 | Шайба | |
| 21 | 2***2 | Ручка | |
| 22 | В***0 | Включатель | |
| 23 | 3***Ч | Выключатель | |
| 24 | 5***2 | Рамка включателей | |
| 25 | 7***5 | Кронштейн | |
| 26 | 7***8 | Жгут проводов | |
| 27 | 1***0 | Фонарь контрольной лампы | |
| 28 | 1***0 | Фонарь контрольной лампы | |
| 29 | 5***0 | Колпачок лампы | |
| 30 | 7***0 | Щиток нижний | |
| 31 | 7***8 | Табличка | |
| 32 | 7***0 | Табличка | |
| 33 | 7***8 | Табличка | |
| 34 | 7***5 | Табличка |
