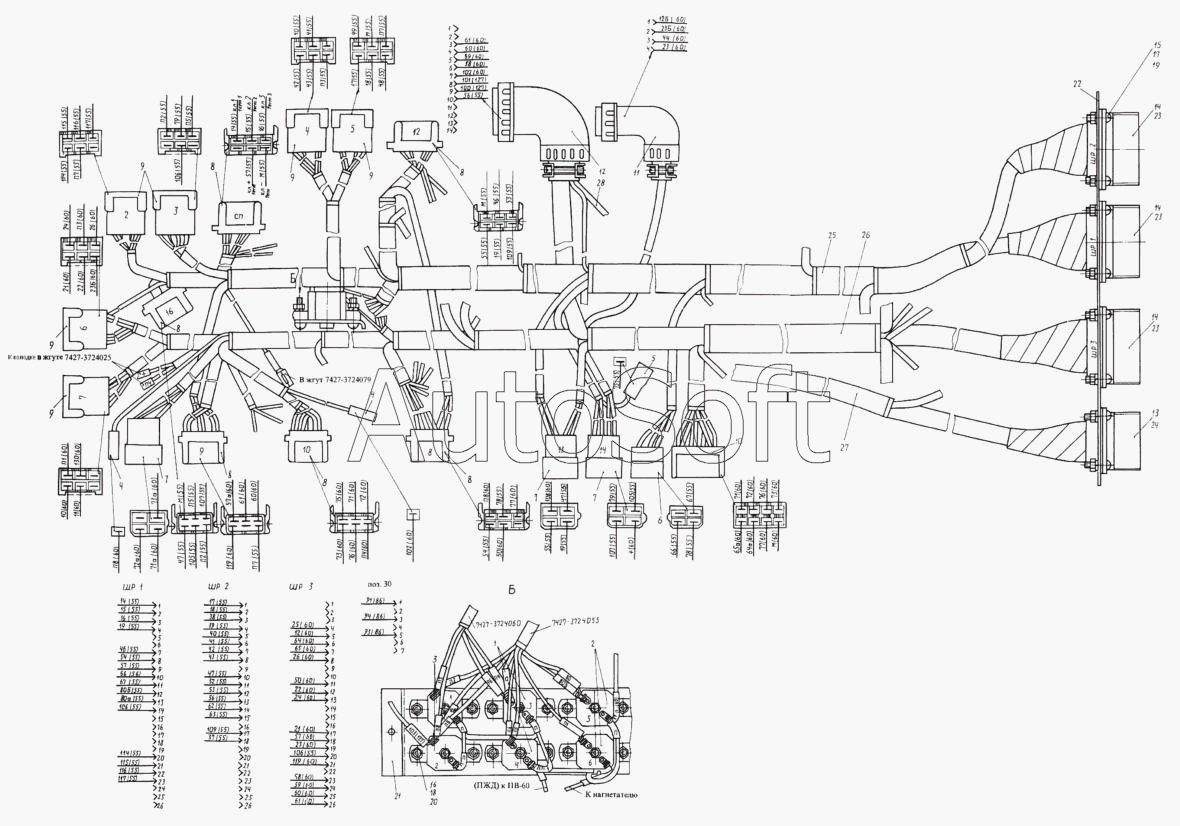

Каталог запасных частей к технике: КЗКТ-74281 (2000). Жгуты проводов 7428-3724054-50
1
2
3
4
4
5
6
7
7
7
8
8
8
8
8
8
9
9
9
9
9
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-3724054-50 | 7***0 | Жгуты проводов | |
| 1 | П***Б | Предохранитель | |
| 2 | П***3 | Предохранитель | |
| 3 | П***0 | Предохранитель | |
| 4 | [***] | Колодка гнездовая | |
| 5 | [***] | Колодка штыревая | |
| 6 | [***] | Колодка гнездовая | |
| 7 | [***] | Колодка штыревая | |
| 8 | [***] | Колодка гнездовая | |
| 9 | [***] | Колодка штыревая | |
| 10 | [***] | Колодка гнездовая | |
| 11 | Ш***4 | Штепсельный разъем | |
| 12 | Ш***2 | Штепсельный разъем | |
| 13 | Ш***1 | Штепсельный разъем | |
| 14 | Ш***2 | Штепсельный разъем | |
| 15 | 2***9 | Винт М4-6gх14 | |
| 16 | 2***2 | Винт М5-6gх20 | |
| 17 | 2***9 | Гайка М4-6Н | |
| 18 | 2***9 | Гайка М5-6Н | |
| 19 | 2***2 | Шайба 4Н | |
| 20 | 2***2 | Шайба 5Т | |
| 21 | 7***0 | Кронштейн предохранительный | |
| 22 | 7***6 | Щиток | |
| 23 | 5***0 | Прокладка | |
| 24 | 5***4 | Прокладка | |
| 25 | 7***0 | Жгут основной | |
| 26 | 7***0 | Жгут к ШР двигателя | |
| 27 | 7***0 | Жгут ПЖД | |
| 28 | 7***7 | Жгут автоматической разблокировки г-т |
