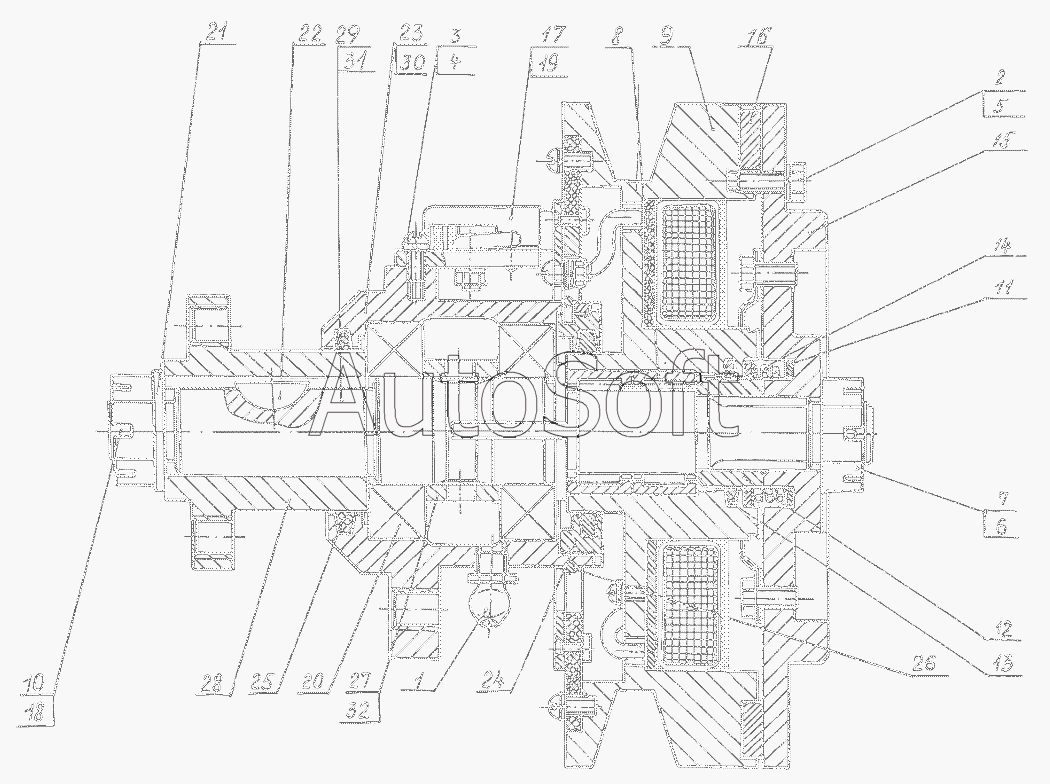

Каталог запасных частей к технике: КЗКТ-74281 (2000). Муфта вентилятора 7428-1308031
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-1308029 | 7***9 | Муфта вентилятора | |
| 7428-1308031 | 7***1 | Муфта вентилятора | |
| 7428-1308048 | 7***8 | Валик вентилятора | |
| 7428-1308049-В | 7***В | Валик вентилятора | |
| 1 | 1***1 | Масленка ГОСТ19853-74 | |
| 1 | 2***1 | Масленка ГОСТ19853-74 | |
| 2 | 2***9 | Болт М6-6gх20 | |
| 3 | 2***2 | Винт М5-6gх14 | |
| 4 | 2***2 | Шайба 5Т | |
| 5 | 2***9 | Шайба 6Л | |
| 6 | 2***9 | Шплинт 4х32 | |
| 7 | 3***9 | Гайка М18х1,5-6Н | |
| 8 | 4***3 | Подшипник ГОСТ4657-82 | |
| 9 | 7***2 | Шкив муфты с электромагнитной катушкой | |
| 10 | 7***8 | Валик вентилятора | |
| 11 | 5***3 | Шайба упорная | |
| 12 | 5***6 | Втулка упорная | |
| 13 | 5***8 | Сальник | |
| 14 | 5***9 | Пружина | |
| 15 | 7***0 | Якорь | |
| 16 | 7***7 | Диск фрикционный | |
| 17 | 5***0 | Щетка правая | |
| 18 | 7***В | Валик вентилятора | |
| 19 | 5***1 | Щетка левая | |
| 20 | П***6 | Подшипник ГОСТ8338-75 | |
| 21 | 2***9 | Шайба 18 | |
| 22 | 4***2 | Шпонка 4х9 | |
| 23 | 5***3 | Корпус привода вентилятора | |
| 24 | 5***4 | Сальник | |
| 25 | 5***8 | Сальник | |
| 26 | 5***7 | Кольцо стопорное | |
| 27 | 5***8 | Втулка распорная | |
| 28 | 7***0 | Опора крыльчатки | |
| 29 | 7***3 | Валик вентилятора | |
| 30 | 5***Б | Корпус привода вентилятора | |
| 31 | 7***В | Валик вентилятора | |
| 32 | 5***Б | Втулка распорная |
