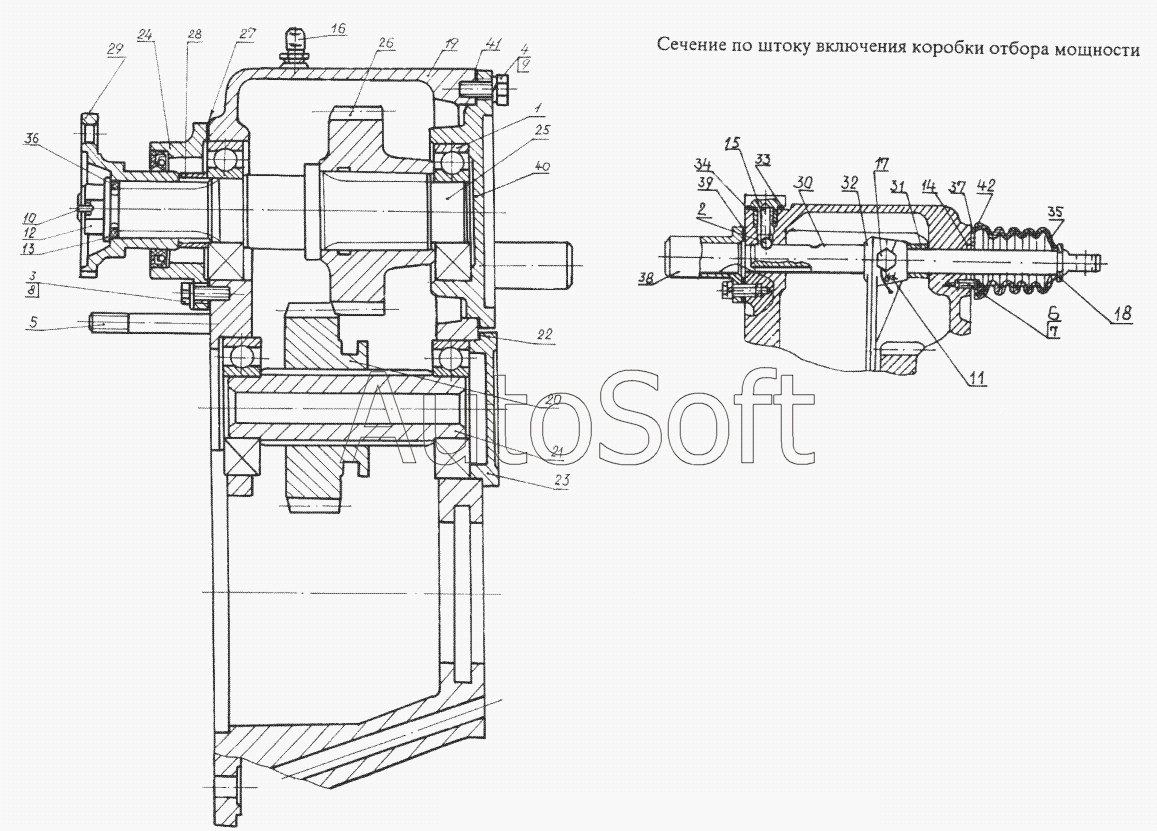

Каталог запасных частей к технике: КЗКТ-74281 (2000). Коробка отбора мощности 74281-4202010
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 74281-4202010 | 7***0 | Коробка отбора мощности | |
| 1 | П***8 | Подшипник ГОСТ8338-75 | |
| 2 | Ш***Н | Шарик ГОСТ3722-81 | |
| 3 | 2***2 | Болт М8-6gх25 | |
| 4 | 2***2 | Болт М10-6gх25 | |
| 5 | 2***2 | Шпилька М12х1,25х8 | |
| 6 | 2***2 | Винт М5-6gх14 | |
| 7 | 2***2 | Шайба 5Т | |
| 8 | 2***2 | Шайба 8Т | |
| 9 | 2***2 | Шайба | |
| 10 | 2***2 | Шплинт 4х32 | |
| 11 | 2***8 | Шплинт 1,2х175 | |
| 12 | 3***9 | Гайка М18х1,5-6Н | |
| 13 | 3***2 | Шайба 18 | |
| 14 | 0***2 | Кольцо ГОСТ9833-73 | |
| 15 | 2***6 | Пружина фиксатора | |
| 16 | 5***8 | Сапун | |
| 17 | 5***6 | Болт стопорный | |
| 18 | 5***7 | Кольцо стяжное | |
| 19 | 7***6 | Картер | |
| 20 | 5***Б | Шестерня вала | |
| 21 | 5***Б | Вал промежуточный | |
| 22 | 7***0 | Прокладка | |
| 23 | 7***3 | Крышка | |
| 24 | 5***6 | Крышка в сборе | |
| 25 | 7***8 | Вал привода лебедки | |
| 26 | 5***Б | Шестерня | |
| 27 | 5***1 | Прокладка крышки | |
| 28 | 7***5 | Втулка | |
| 29 | 5***7 | Фланец | |
| 30 | 7***2 | Шток | |
| 31 | 7***3 | Втулка | |
| 32 | 5***6 | Вилка | |
| 33 | 5***1 | Пробка | |
| 34 | 5***9 | Прокладка | |
| 35 | 5***0 | Колпак защитный | |
| 36 | 5***2 | Кольцо | |
| 37 | 5***4 | Крышка | |
| 38 | 5***1 | Колпачок | |
| 39 | 5***4 | Прокладка колпачка | |
| 40 | 7***2 | Крышка | |
| 41 | 7***0 | Прокладка | |
| 42 | 5***4 | Кольцо стяжное |
