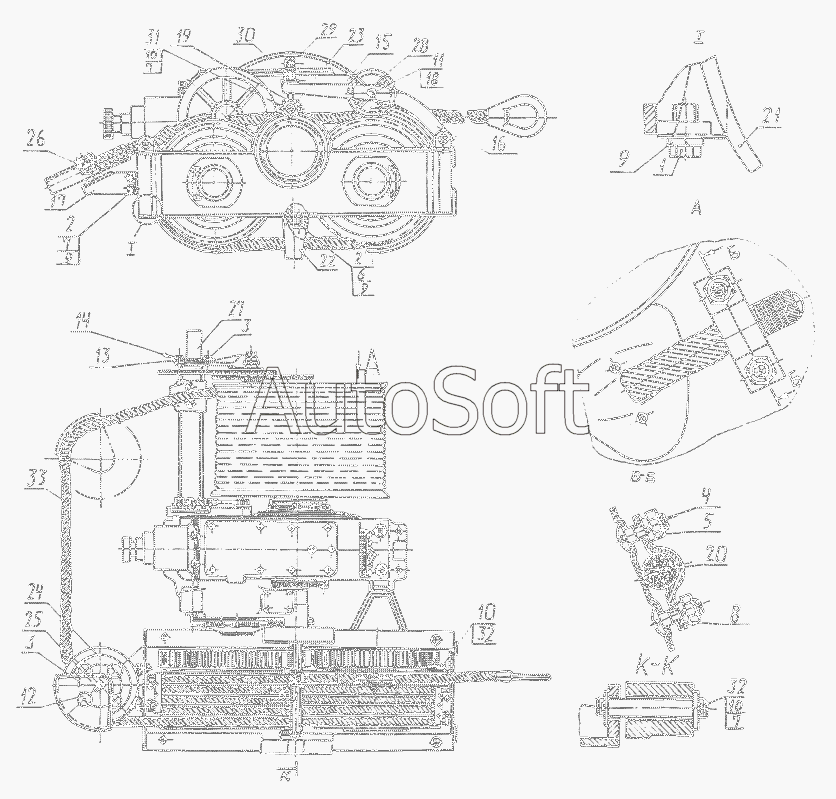

Каталог запасных частей к технике: КЗКТ-74281 (2000). Лебедка в состоянии установки 537Г-4500001
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
32
33
10
10
10
2
2
3
3
4
5
6
7
7
7
8
9
9
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 537Г-4500001 | 5***1 | Лебедка в состоянии установки | |
| 1 | 2***9 | Болт М12-6gх25 | |
| 2 | 2***9 | Болт М12х1,25-6gх30 | |
| 3 | 2***8 | Болт М10х20 | |
| 4 | 2***9 | Винт М10х22 | |
| 5 | 2***9 | Гайка М10-6Н | |
| 6 | 2***9 | Гайка | |
| 7 | 2***9 | Шайба 12 | |
| 8 | 2***2 | Шайба | |
| 9 | 2***2 | Шайба 12.ОТ | |
| 10 | 2***9 | Шплинт 3,2х20 | |
| 11 | 2***9 | Шплинт 5х45 | |
| 12 | 2***8 | Шплинт 1,6х150 | |
| 13 | 2***8 | Шплинт 1,6х325 | |
| 14 | 4***8 | Плом6а | |
| 15 | 5***4 | Лебедка в сборе | |
| 16 | 5***2 | Рычаг в сборе | |
| 17 | 5***0 | Кронштейн | |
| 18 | 5***1 | Валик | |
| 19 | 5***7 | Болт | |
| 20 | 5***5 | Зажим | |
| 21 | 5***0 | Щиток в сборе | |
| 22 | 5***1 | Кронштейн | |
| 23 | 5***0 | Ребро | |
| 24 | 5***2 | Ролик в сборе | |
| 25 | 5***8 | Щиток правый | |
| 26 | 5***0 | Кольцо | |
| 27 | 5***0 | Переключатель в сборе | |
| 28 | 5***4 | Ролик | |
| 29 | 5***8 | Шайба | |
| 30 | 5***0 | Пружина | |
| 31 | 5***1 | Валик с головкой | |
| 32 | 5***6 | Ось | |
| 33 | 5***5 | Канат |
