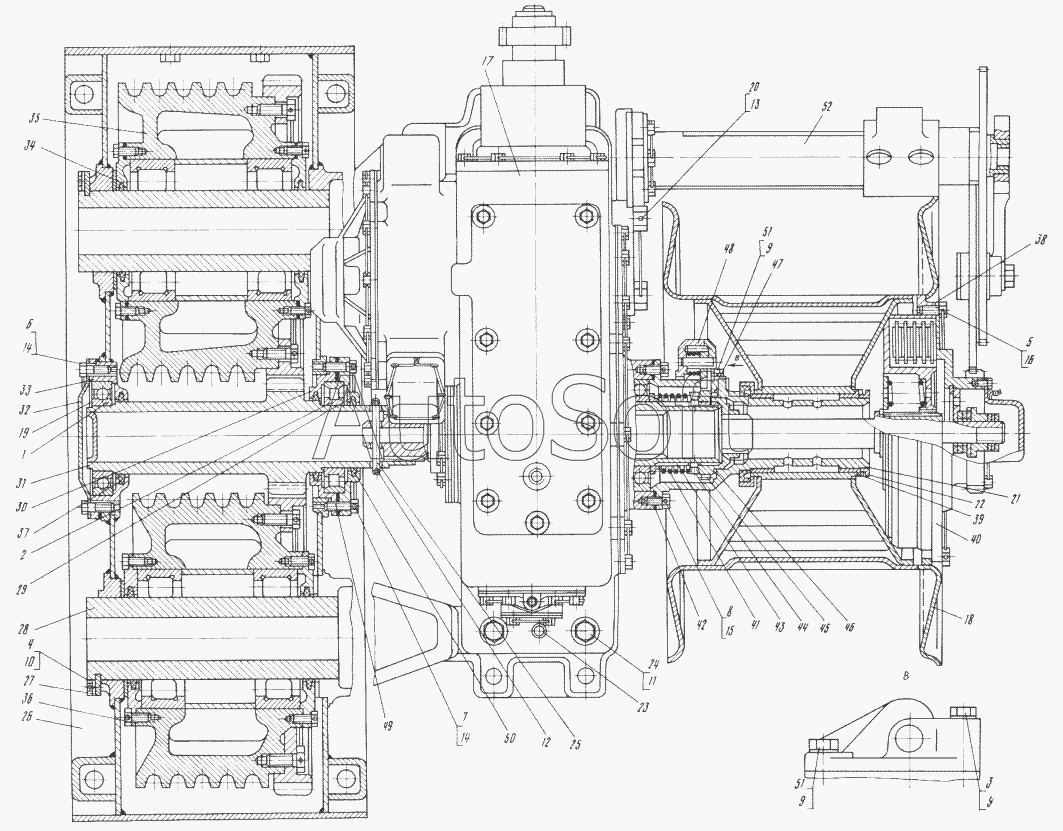

Каталог запасных частей к технике: КЗКТ-74281 (2000). Лебедка в сборе 537Г-4501014
41
28
29
30
31
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
49
50
51
51
52
14
14
2
3
4
5
6
7
8
9
9
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 537Г-4501014 | 5***4 | Лебедка в сборе | |
| 1 | П***5 | Подшипник ГОСТ8338-75 | |
| 2 | П***М | Подшипник ГОСТ8328-75 | |
| 3 | 2***9 | Болт М10-6gх45 | |
| 4 | 2***2 | Болт М12х30 | |
| 5 | 2***8 | Болт 3М10 | |
| 6 | 2***9 | Болт 3М12-6gх35 | |
| 7 | 2***9 | Болт 3М12-6gх40 | |
| 8 | 2***9 | Болт 3М16-6gх35 | |
| 9 | 2***2 | Шайба | |
| 10 | 2***2 | Шайба 12.ОТ | |
| 11 | 2***2 | Шайба 16.ОТ | |
| 12 | 2***2 | Шплинт 3,2х25 | |
| 13 | 2***8 | Шплинт 1,2х475 | |
| 14 | 2***8 | Шплинт 1,6х650 | |
| 15 | 2***8 | Шплинт 1,6х700 | |
| 16 | 2***8 | Шплинт 1,6х1000 | |
| 17 | 5***8 | Редуктор в сборе | |
| 18 | 5***0 | Барабан | |
| 19 | 5***0 | Кольцо ГОСТ13940-68 | |
| 20 | 5***3 | Болт | |
| 21 | 5***5 | Кольцо стопорное | |
| 22 | 5***7 | Кольцо замковое | |
| 23 | 5***0 | Штифт | |
| 24 | 5***1 | Болт | |
| 25 | 5***3 | Валик | |
| 26 | 5***0 | Рама | |
| 27 | 5***8 | Планка | |
| 28 | 5***0 | Ось | |
| 29 | 5***5 | Крышка | |
| 30 | 5***9 | Крышка | |
| 31 | 5***2 | Шестерня ведущая | |
| 32 | 5***5 | Крышка | |
| 33 | 5***7 | Крышка | |
| 34 | 5***0 | Шайба | |
| 35 | 5***5 | Ролик | |
| 36 | 5***1 | Ролик | |
| 37 | 5***4 | Сальник | |
| 38 | 5***2 | Прокладка | |
| 39 | 5***4 | Кольцо | |
| 40 | 5***0 | Фрикцион | |
| 41 | 5***0 | Пружина | |
| 42 | 5***0 | Прокладка | |
| 43 | 5***2 | Муфта | |
| 44 | 5***5 | Труба | |
| 45 | 5***0 | Храповик | |
| 46 | 5***5 | Кольцо | |
| 47 | 5***7 | Прокладка | |
| 48 | 5***9 | Крышка | |
| 49 | 5***2 | Прокладка | |
| 50 | 5***5 | Сальник | |
| 51 | 5***2 | Болт ГОСТ7796-70 | |
| 52 | 5***0 | Тросоукладчик |
