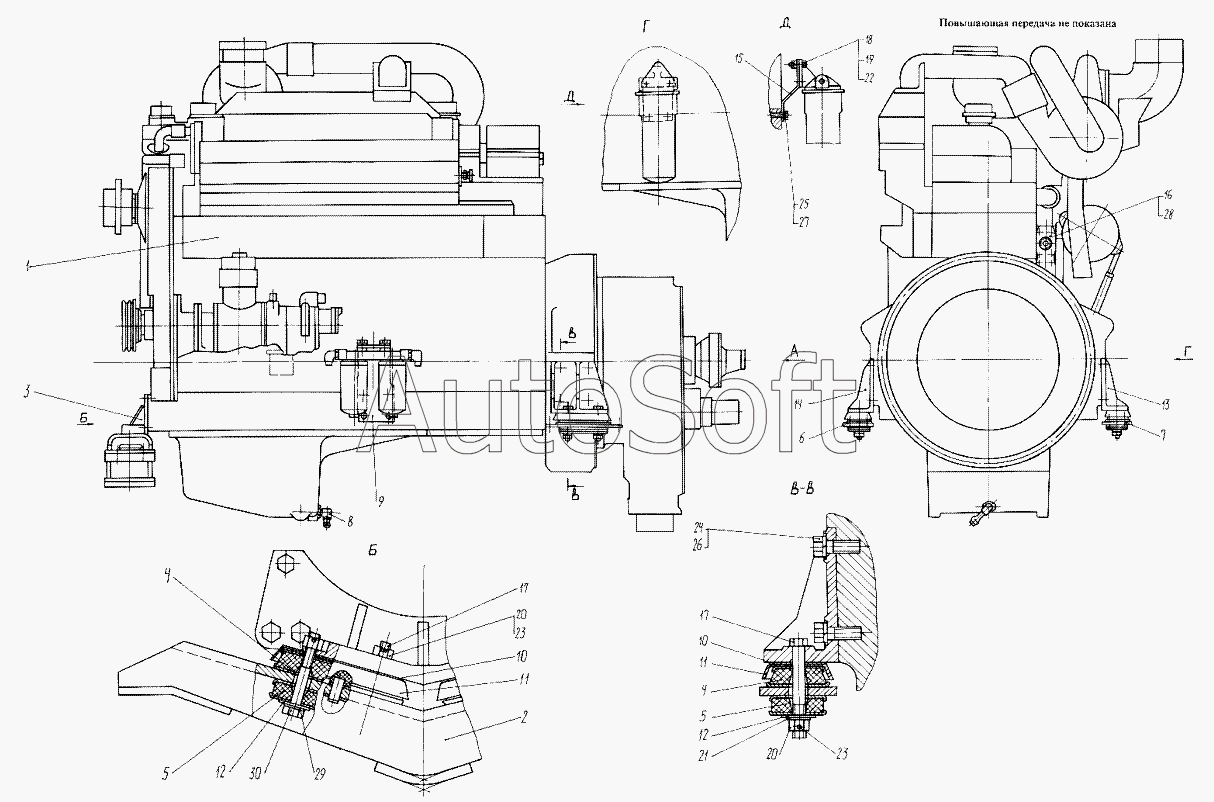

Каталог запасных частей к технике: КЗКТ-74281 (2000). Двигатель в состоянии установки на шасси 7428-1001012-50
16
30
29
28
27
26
25
24
23
23
22
21
20
20
19
18
17
17
1
15
14
13
12
12
11
11
10
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-1001012-50 | 7***0 | Двигатель в состоянии установки на шасси | |
| 1 | [***] | Двигатель КТТА-19 | |
| 2 | 7***0 | Балка передней опоры | |
| 3 | 7***0 | Опора двигателя передняя | |
| 4 | 7***1 | Амортизатор верхний | |
| 5 | 7***5 | Амортизатор нижний | |
| 6 | 7***3 | Пластина | |
| 7 | 7***6 | Пластина | |
| 8 | 7***0 | Наконечник | |
| 9 | 7***0 | Кронштейн топливных фильтров | |
| 10 | 7***9 | Прокладка регулировочная | |
| 11 | 7***2 | Кожух защитный | |
| 12 | 7***4 | Шайба регулировочная | |
| 13 | 7***0 | Опора двигателя задняя правая | |
| 14 | 7***0 | Опора двигателя задняя левая | |
| 15 | 7***0 | Кронштейн масляного фильтра | |
| 16 | 7***0 | Фланец ВМР двигателя | |
| 17 | 3***9 | Болт М14х1,5х115 | |
| 18 | 2***2 | Болт М10-6gх35 | |
| 19 | 2***2 | Гайка М10-6Н | |
| 20 | 2***2 | Гайка М14х1,5-6Н | |
| 21 | 2***9 | Шайба 14 | |
| 22 | 2***2 | Шайба 10Л | |
| 23 | 2***9 | Шплинт 3,2х25 | |
| 24 | 3***7 | Болт 5/8х11х38 | |
| 25 | 8***5 | Болт 1/2х13х32 | |
| 26 | 7***6 | Шайба | |
| 27 | 7***9 | Шайба | |
| 28 | 7***0 | Прокладка | |
| 29 | 7***2 | Шайба | |
| 30 | 2***9 | Болт М14х1,5-6gх100 |
