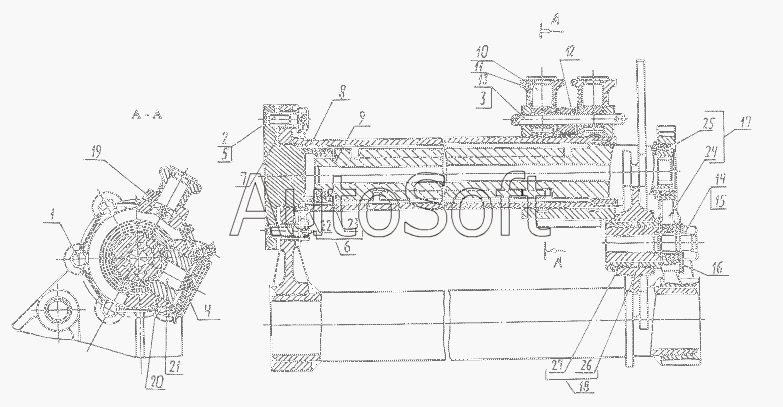

Каталог запасных частей к технике: КЗКТ-74281 (2000). Тросоукладчик 537Г-4511010
16
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 537Г-4511010 | 5***0 | Тросоукладчик | |
| 537Г-4511020 | 5***0 | Цапфа в сборе | |
| 537Г-4511065 | 5***5 | Труба в сборе | |
| 1 | 2***2 | Болт 3М12-6gх30 | |
| 2 | 2***9 | Болт 3М12-6gх35 | |
| 3 | 2***2 | Шплинт 3,2х25 | |
| 4 | 2***П | Шплинт 6,3х80 | |
| 5 | 2***8 | Шплинт 1,6х475 | |
| 6 | 5***0 | Цапфа в сборе | |
| 7 | 5***0 | Прокладка | |
| 8 | 5***5 | Труба в сборе | |
| 9 | 5***5 | Ходовой винт в сборе | |
| 10 | 5***0 | Валик с головкой | |
| 11 | 5***2 | Ролик | |
| 12 | 5***4 | Ролик | |
| 13 | 5***6 | Валик | |
| 14 | 5***8 | Болт | |
| 15 | 5***0 | Шайба отгибная | |
| 16 | 5***2 | Ось | |
| 17 | 5***5 | Труба в сборе | |
| 18 | 5***5 | Шестерня в сборе | |
| 19 | 5***0 | Каретка | |
| 20 | 5***2 | Вкладыш | |
| 21 | 5***5 | Лодочка | |
| 22 | 5***2 | Цапфа | |
| 23 | 5***5 | Втулка | |
| 24 | 5***7 | Труба в сборе | |
| 25 | 5***0 | Втулка | |
| 26 | 5***7 | Шестерня | |
| 27 | 5***5 | Втулка |
