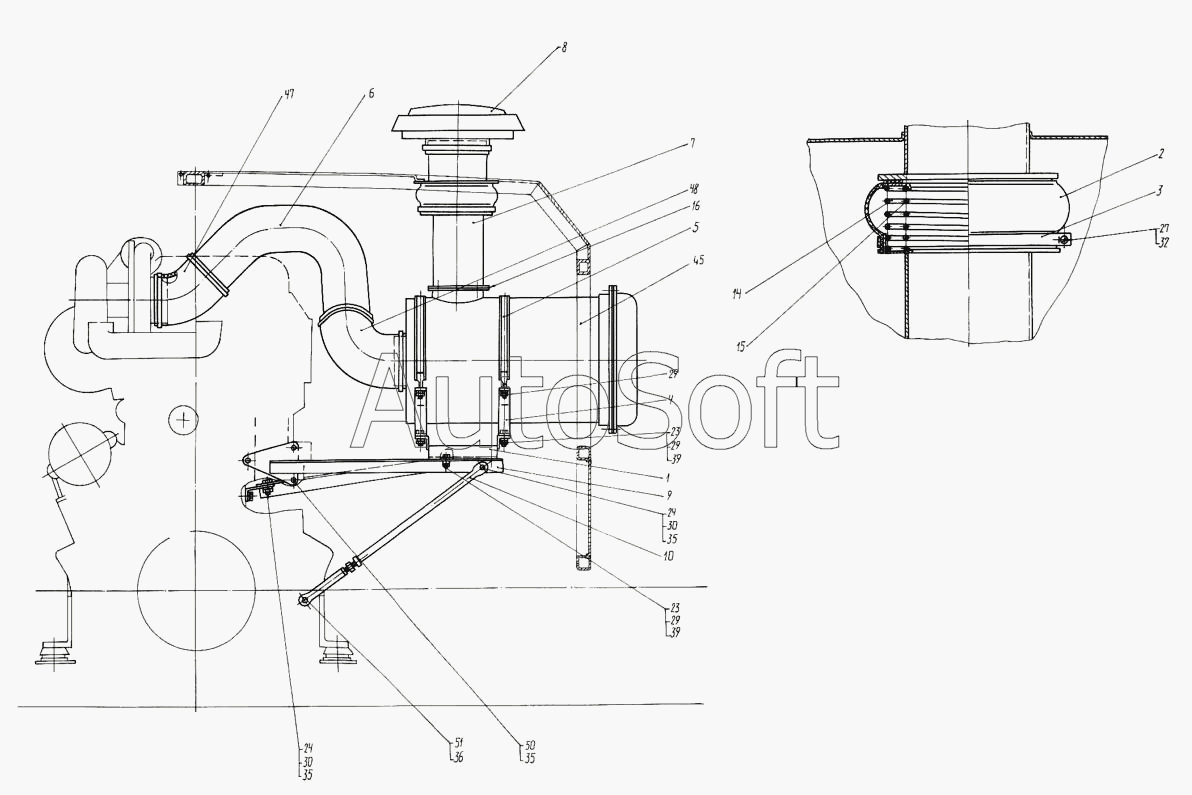

Каталог запасных частей к технике: КЗКТ-74281 (2000). Установка фильтра воздушного 7428-1109003-50
24
24
51
50
48
47
45
39
39
36
35
35
35
32
30
30
29
29
29
27
1
23
23
16
15
14
10
9
8
7
6
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Кронштейн крепления воздушного фильтра | |
| 2 | 8***0 | Уплотнитель | |
| 3 | 7***4 | Хомут | |
| 4 | 7***0 | Ложе воздухоочистителя | |
| 6 | 7***0 | Воздуховод | |
| 7 | 7***0 | Воздухопровод | |
| 8 | 7***0 | Воздухозаборник | |
| 9 | 7***0 | Опора передняя | |
| 10 | 7***0 | Тяга передняя | |
| 14 | 7***0 | Пружина | |
| 15 | 7***2 | Пружина | |
| 16 | 7***4 | Прокладка | |
| 23 | 2***9 | Болт М10-6gх25 | |
| 24 | 2***9 | Болт М12х1,25х25 | |
| 27 | 2***9 | Винт М6-6gх38 | |
| 29 | 2***9 | Гайка М10-6Н | |
| 30 | 2***9 | Гайка | |
| 32 | 2***9 | Гайка М6-6Н.5 | |
| 35 | 2***9 | Шайба 12.ОТ | |
| 36 | 2***9 | Шайба 14.ОТ | |
| 39 | 2***9 | Шайба 10Л | |
| 45 | 8***0 | Фильтр воздушный | |
| 47 | 3***7 | Патрубок 0140х0152х45 с хомутами | |
| 48 | Р***4 | Патрубок 0140х0152х90 с хомутами | |
| 50 | 7***5 | Болт | |
| 51 | 1***2 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
