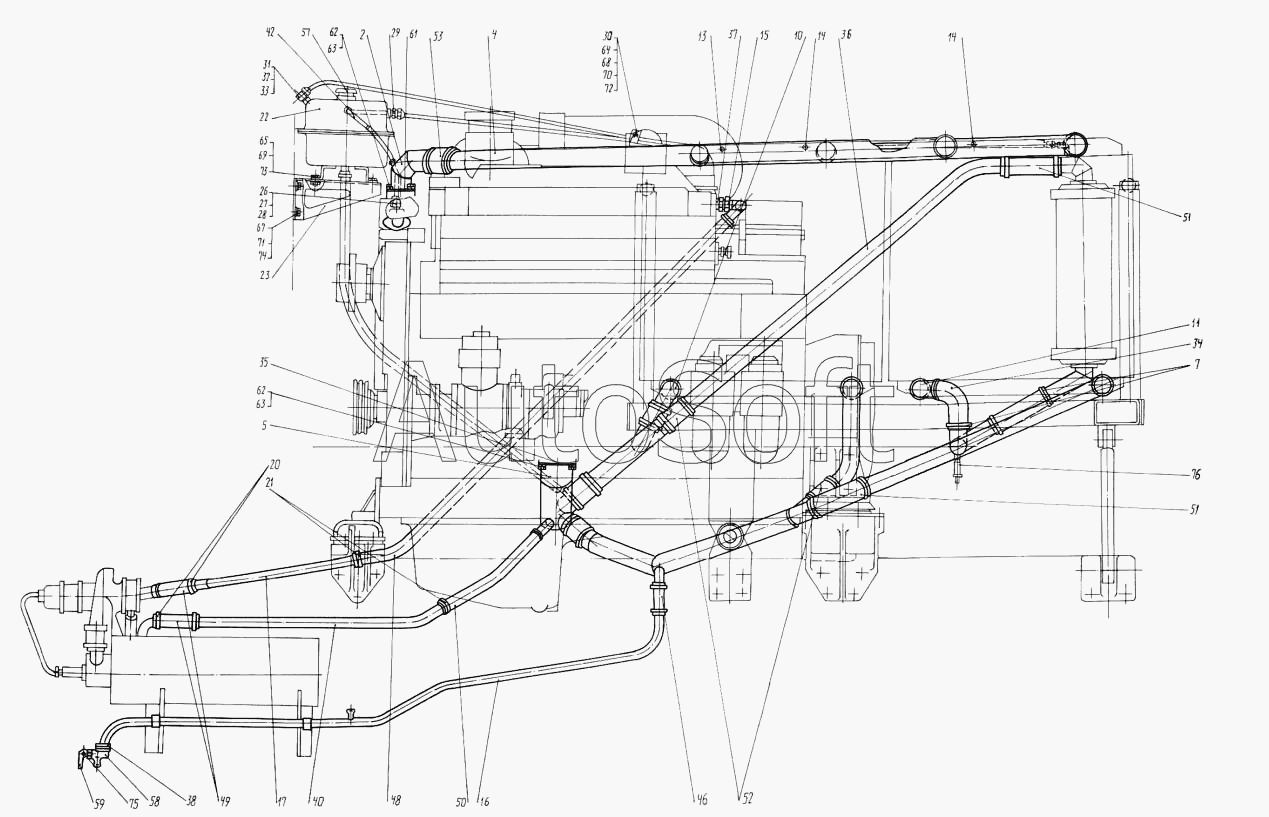

Каталог запасных частей к технике: КЗКТ-74281 (2000). Монтаж трубопроводов системы охлаждения 7428-1303005-50
63
63
42
46
48
49
50
51
51
52
53
57
58
59
61
62
62
40
64
65
67
68
69
70
71
72
73
74
75
76
23
4
5
7
10
11
13
14
14
15
16
17
20
21
22
2
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7428-1303005-50 | 7***0 | Монтаж трубопроводов системы охлаждения | |
| 2 | 7***1 | Патрубок отводящий левый | |
| 4 | 7***1 | Труба отводящая левая | |
| 5 | 7***0 | Труба водяного насоса | |
| 7 | 5***А | Хомут | |
| 10 | 7***0 | Патрубок | |
| 11 | 7***0 | Патрубок радиатора правый нижний | |
| 13 | 7***0 | Тройник | |
| 14 | 7***0 | Переходник | |
| 15 | 7***0 | Угольник поворотный | |
| 16 | 7***2 | Труба слива воды | |
| 17 | 7***0 | Труба к подогревателю | |
| 20 | 5***Б | Хомут | |
| 21 | 5***Б | Хомут | |
| 22 | 7***0 | Бачок расширительный | |
| 23 | 7***1 | Кронштейн расширительного бачка | |
| 26 | 2***9 | Лента стяжная | |
| 27 | 2***9 | Лента стяжная | |
| 28 | 3***9 | Ниппель 10 | |
| 29 | 3***9 | Кляммер | |
| 30 | 3***9 | Кляммер | |
| 31 | 3***9 | Угольник 10-К1/4" | |
| 32 | 4***П | Муфта 10 | |
| 33 | 5***9 | Гайка накидная | |
| 34 | 4***Б | Шланг соединительный угловой | |
| 35 | 7***0 | Прокладка | |
| 36 | 7***0 | Труба | |
| 37 | 7***0 | Штуцер | |
| 38 | 7***5 | Прокладка крана | |
| 40 | 7***0 | Труба отводящая от подогревателя | |
| 42 | 7***2 | Трубка | |
| 46 | 7***0 | Шланг | |
| 48 | 7***0 | Шланг | |
| 49 | 7***6 | Шланг | |
| 50 | 7***0 | Шланг | |
| 51 | 7***5 | Шланг | |
| 52 | 7***6 | Шланг | |
| 53 | 7***0 | Шланг | |
| 57 | 5***0 | Пробка радиатора | |
| 58 | 2***Б | Кран сливной | |
| 59 | 7***6 | Эксцентрик | |
| 61 | [***] | Прокладка | |
| 62 | [***] | Болт М10-6gх25 | |
| 63 | [***] | Шайба | |
| 64 | 2***9 | Болт М6-6gх20 | |
| 65 | 2***9 | Болт М8-6gх20 | |
| 67 | 2***9 | Болт М10-6gх20 | |
| 68 | 2***9 | Гайка М6-6Н | |
| 69 | 2***9 | Гайка М8-6Н | |
| 70 | 2***9 | Шайба 6 | |
| 71 | 2***9 | Шайба 10 | |
| 72 | 2***9 | Шайба 6Т | |
| 73 | 2***9 | Шайба 8Т | |
| 74 | 2***9 | Шайба 10.ОТ | |
| 75 | 2***9 | Шплинт 3,2х16 | |
| 76 | [***] | Кран ВС11 ОСТ 37.001.241-81 |
