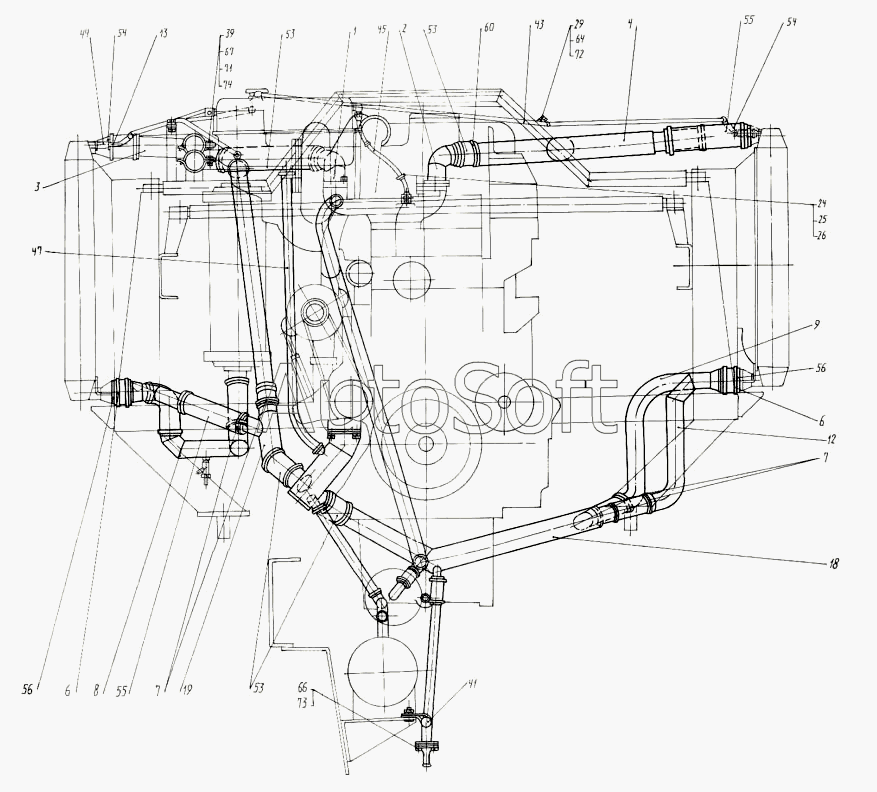

Каталог запасных частей к технике: КЗКТ-74281 (2000). Монтаж трубопроводов системы охлаждения 7428-1303005-50
60
43
44
45
47
53
53
53
54
54
55
55
56
56
41
64
66
67
71
72
73
74
13
2
3
4
6
6
7
7
8
9
12
1
18
19
24
25
26
29
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***1 | Патрубок отводящий правый | |
| 2 | 7***1 | Патрубок отводящий левый | |
| 3 | 7***1 | Труба отводящая правая | |
| 4 | 7***1 | Труба отводящая левая | |
| 6 | 7***4 | Хомут | |
| 7 | 5***А | Хомут | |
| 8 | 7***0 | Труба к ВМР правая | |
| 9 | 7***0 | Труба от радиатора левая | |
| 12 | 7***0 | Труба от радиатора левая | |
| 13 | 7***0 | Тройник | |
| 18 | 7***0 | Труба к насосу левая | |
| 19 | 7***1 | Труба к насосу правая | |
| 24 | 2***9 | Шплинт | |
| 25 | 2***9 | Пряжка | |
| 26 | 2***9 | Лента стяжная | |
| 29 | 3***9 | Кляммер | |
| 39 | 7***0 | Кляммер | |
| 41 | 7***8 | Кляммер | |
| 43 | 7***0 | Трубка | |
| 44 | 7***9 | Шланг | |
| 45 | 7***0 | Шланг | |
| 47 | 7***0 | Шланг | |
| 53 | 7***0 | Шланг | |
| 54 | 7***0 | Шланг | |
| 55 | 7***0 | Шланг | |
| 56 | 7***0 | Шланг | |
| 60 | 0***6 | Хомут | |
| 64 | 2***9 | Болт М6-6gх20 | |
| 66 | 2***2 | Болт М8-6gх40 | |
| 67 | 2***9 | Болт М10-6gх20 | |
| 71 | 2***9 | Шайба 10 | |
| 72 | 2***9 | Шайба 6Т | |
| 73 | 2***9 | Шайба 8Т | |
| 74 | 2***9 | Шайба 10.ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
