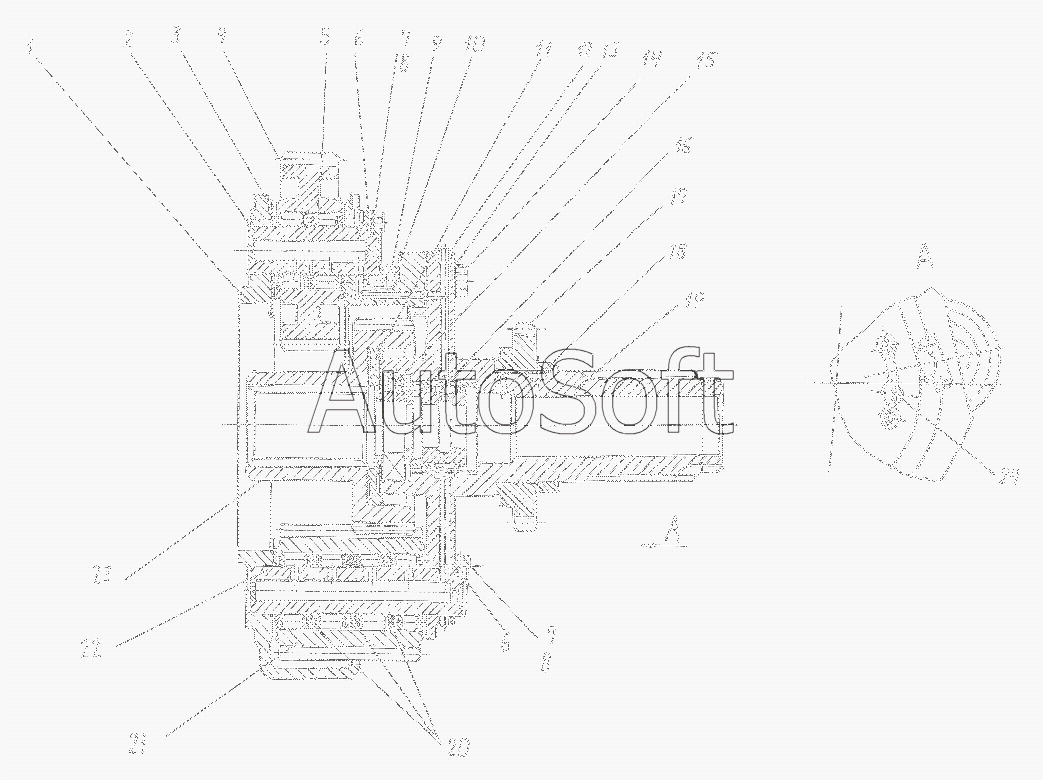

Каталог запасных частей к технике: КЗКТ-74281 (2000). Планетарные ряды 535А-1510030-30
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-1510030-30 | 5***0 | Планетарные ряды | |
| 1 | 5***0 | Водило сателлитов | |
| 2 | 5***0 | Ось сателлита | |
| 3 | 5***6 | Шайба опорная сателлита | |
| 4 | 5***Б | Сателлит 1-го ряда | |
| 5 | П***Д | Подшипник | |
| 6 | 5***9 | Пластина стопорная | |
| 7 | 2***2 | Болт 3М6-6gх16 | |
| 8 | 2***8 | Шплинт 1,2х150 | |
| 9 | 2***2 | Гайка М14х1,5 | |
| 10 | 5***6 | Пластина стопорная | |
| 11 | 5***4 | Шайба распорная | |
| 12 | 5***7 | Пробка К 1/8" | |
| 13 | 5***6 | Скоба замковая | |
| 14 | 5***2 | Болт крепления водила | |
| 15 | П***8 | Подшипник ГОСТ8338-75 | |
| 16 | 5***0 | Втулка уплотнительная | |
| 17 | 5***1 | Шестерня привода заднего насоса | |
| 18 | 4***2 | Шпонка сегментная 5х7,5 | |
| 19 | 5***0 | Вал вторичный | |
| 20 | 5***7 | Кольцо опорное | |
| 21 | 5***4 | Сателлит 2-го ряда | |
| 22 | 5***0 | Ось сателлита | |
| 23 | 5***8 | Шестерня солнечная | |
| 24 | 3***П | Штифт 15х38 |
