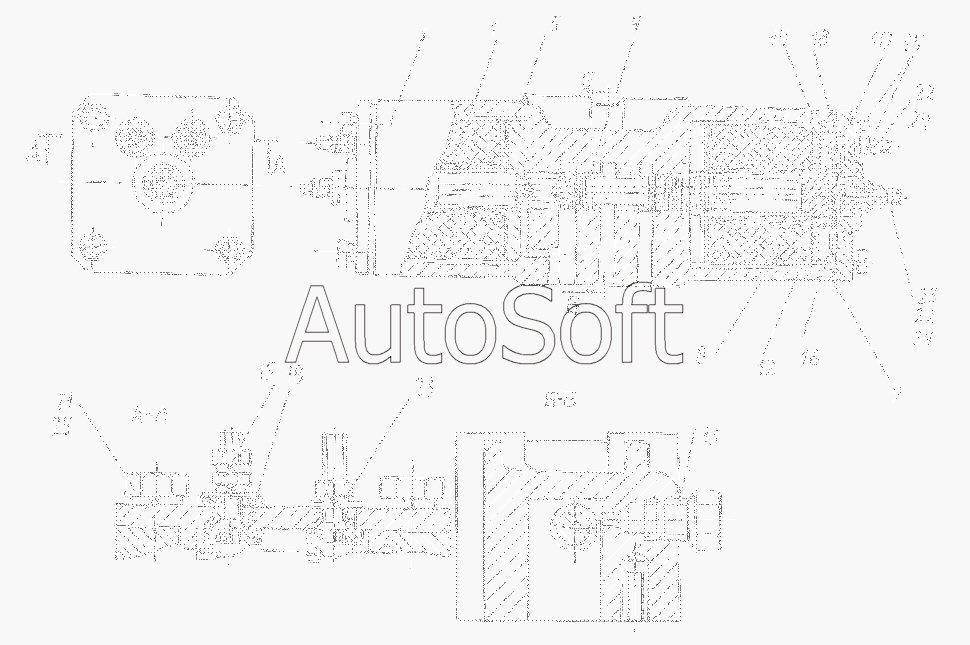

Каталог запасных частей к технике: КЗКТ-74281 (2000). Механизм блокировки 535А-1512320-30
1
3
4
5
8
9
10
12
13
14
15
15
16
18
18
21
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 535А-1512320-30 | 5***0 | Механизм блокировки | |
| 1 | 5***0 | Катушка | |
| 3 | 5***Б | Корпус механизма | |
| 4 | 5***Б | Золотник механизма | |
| 5 | 5***3 | Экран | |
| 8 | 5***Б | Ограничитель | |
| 9 | 5***Б | Прокладка крышки | |
| 10 | 5***Б | Крышка | |
| 12 | 5***8 | Пружина клапана | |
| 13 | 5***1 | Пробка К 3/8" | |
| 14 | 5***3 | Кольцо изоляционное | |
| 15 | 5***Б | Шайба изоляционная | |
| 16 | 5***2 | Винт контактный | |
| 18 | 5***0 | Втулка | |
| 21 | 2***2 | Болт М8-6gх20 | |
| 22 | 2***9 | Гайка М4-6Н | |
| 23 | 2***9 | Шайба 4 | |
| 24 | 2***2 | Шайба 4Н | |
| 25 | 2***2 | Шайба 8Т |
