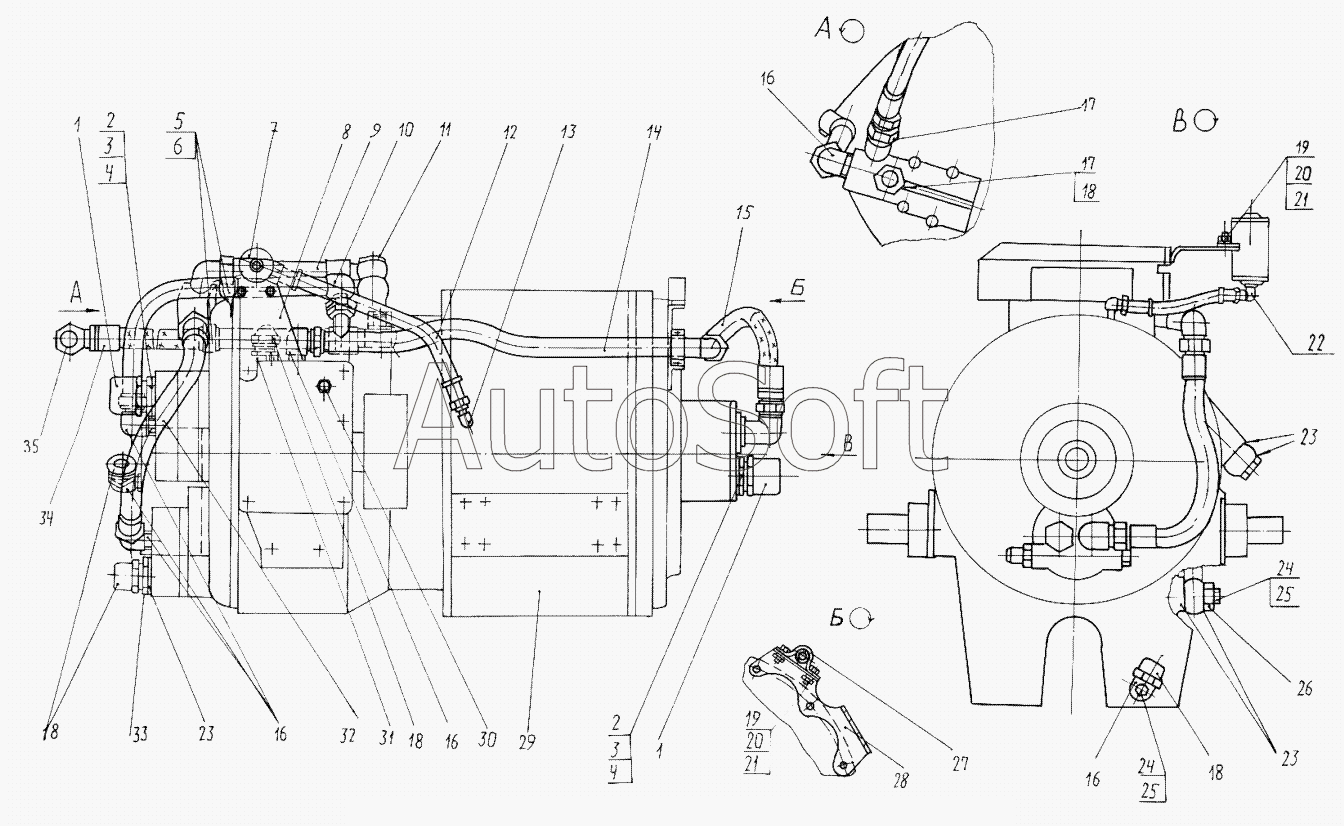

Каталог запасных частей к технике: КЗКТ-74281 (2000). Коробка передач гидромеханическая с маслопроводами 7426-1700011
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
17
18
18
18
18
19
19
20
20
21
21
22
23
23
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7426-1700011 | 7***1 | Коробка передач гидромеханическая с маслопроводами | |
| 7426-1715010 | 7***0 | Подвеска ГМКП | |
| 7426-1718004-01 | 7***1 | Подвеска маслобака | |
| 7427-1703002 | 7***2 | Привод управления | |
| 7427-1712001 | 7***1 | Привод управления | |
| 7427-1712002-10 | 7***0 | Установка гидроаккумулятора | |
| 7427-1714001 | 7***1 | Установка радиаторов | |
| 7427-1730001-01 | 7***1 | Установка передачи повышающей | |
| 7428-1700001-10 | 7***0 | Передача гидромеханическая | |
| 7428-1719010-10 | 7***0 | Маслопроводы ГМКП | |
| 1 | 5***1 | Заглушка | |
| 2 | 5***1 | Штуцер | |
| 3 | 5***0 | Прокладка | |
| 4 | 0***6 | Кольцо ГОСТ9833-73 | |
| 5 | 5***1 | Кляммер | |
| 6 | 5***4 | Манжета | |
| 7 | 7***5 | Демпфер | |
| 8 | 5***0 | Кронштейн демпфера | |
| 9 | 5***5 | Шланг | |
| 10 | 5***6 | Шланг | |
| 11 | 5***2 | Болт | |
| 12 | 5***1 | Шланг | |
| 13 | 5***8 | Угольник | |
| 14 | 5***0 | Трубопровод | |
| 15 | 5***1 | Шланг | |
| 16 | 5***6 | Угольник | |
| 17 | 5***3 | Штуцер | |
| 18 | 5***1 | Заглушка | |
| 19 | 2***9 | Болт М10-6gх25 | |
| 20 | 2***9 | Гайка М10-6Н | |
| 21 | 2***2 | Шайба | |
| 22 | 5***0 | Угольник | |
| 23 | 5***2 | Прокладка | |
| 24 | 2***9 | Болт М16х1,5х35 | |
| 25 | 3***П | Шайба 16 | |
| 26 | 5***2 | Болт | |
| 27 | 5***3 | Кляммер трубопровода | |
| 28 | 5***2 | Кронштейн | |
| 29 | 7***0 | Коробка передач гидромеханическая | |
| 30 | 5***5 | Пробка технологическая | |
| 31 | 5***1 | Штуцер | |
| 32 | 5***4 | Шланг в сборе | |
| 33 | 5***5 | Штуцер | |
| 34 | 7***0 | Шланг | |
| 35 | 5***1 | Пробка |
