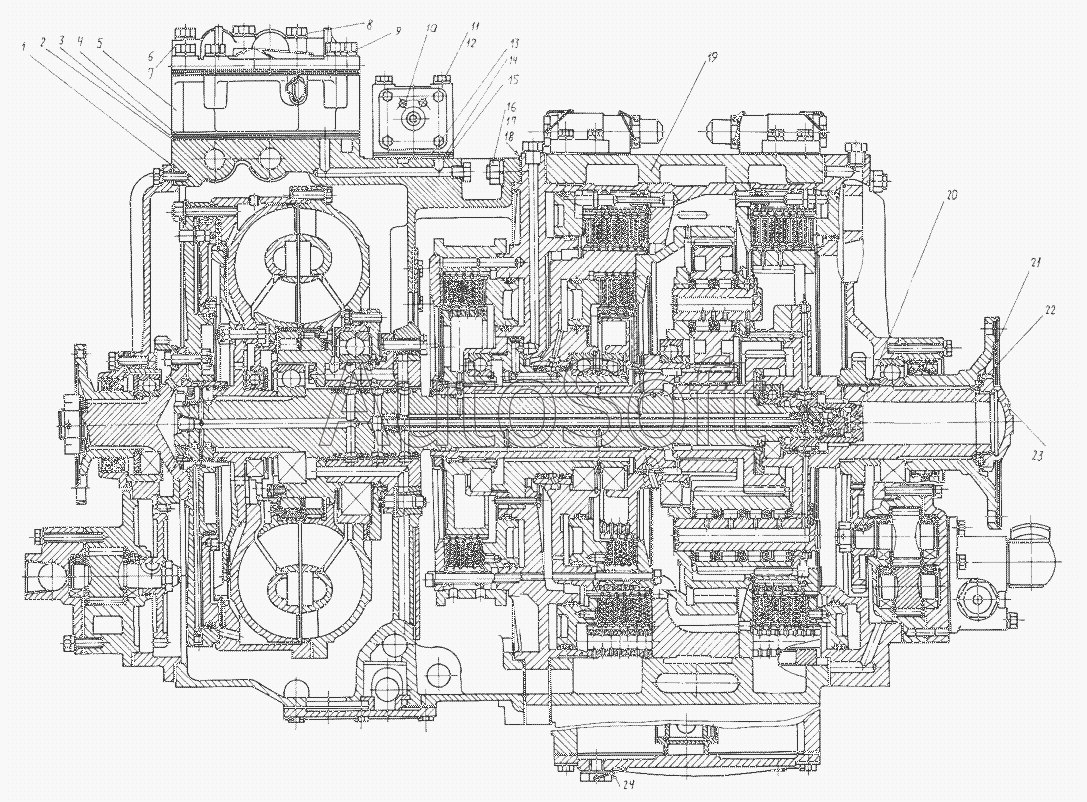

Каталог запасных частей к технике: КЗКТ-74281 (2000). Коробка передач гидромеханическая 7426-1700030
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7426-1700030 | 7***0 | Коробка передач гидромеханическая | |
| 1 | 7***0 | Гидротрансформатор | |
| 2 | 7***3 | Прокладка | |
| 3 | 5***1 | Пластина нижняя | |
| 4 | 7***0 | Прокладка | |
| 5 | 7***0 | Механизм управления трансмиссией | |
| 6 | 5***3 | Болт установочный | |
| 7 | 2***2 | Шайба 12.ОТ | |
| 8 | 2***2 | Болт М12-6gх130 | |
| 9 | 2***2 | Болт М12х110 | |
| 10 | 5***0 | Механизм блокировки | |
| 11 | 2***9 | Болт М10х95 | |
| 12 | 2***2 | Шайба | |
| 13 | 5***8 | Прокладка | |
| 14 | 5***1 | Пластина | |
| 15 | 5***0 | Прокладка | |
| 16 | 2***9 | Гайка М14х1,5 | |
| 17 | 2***2 | Шайба 14.ОТ | |
| 18 | 5***8 | Прокладка картера | |
| 19 | 7***5 | Коробка передач планетарная | |
| 20 | 5***7 | Гайка | |
| 21 | 5***7 | Шайба стопорная | |
| 22 | 5***2 | Кольцо | |
| 23 | 5***2 | Крышка резьбовая | |
| 24 | 2***8 | Шплинт 1,2х150 |
